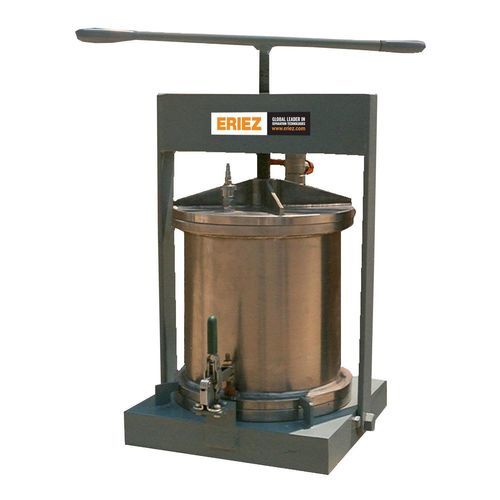

Filtro-pressa a comando manuale MACSALAB Filter Press

per fangoper laboratorioper trattamento di acque reflue

Panoramica
Le presse a filtro MACSALAB sono ampiamente impiegate nei laboratori minerari e metallurgici per disidratare i fanghi e separare i solidi dai liquidi. In funzione il campione viene posto nel recipiente, il coperchio viene bloccato e si applica aria compressa a circa 600 kPa.

Costruzione
Le presse sono costituite da una base in acciaio dolce fabbricata e da una fascia a forcella oscillante con recipiente in acciaio inossidabile AISI 304 di serie. Recipenti in acciaio inossidabile AISI 316 sono disponibili su richiesta. Sono forniti di serie un raccordo d'aria a sgancio rapido e una valvola di riempimento/sgancio pressione. Il liquido defluisce tramite un ugello di scarico alla base del recipiente, trattenendo i solidi all'interno.

Varianti

• Supporti per una o più presse a filtro, con o senza tubazioni.
• Supporti girevoli azionati da vite senza fine per facilitare lo scarico.
• Supporti girevoli con inclinazione posteriore (solo per le taglie più piccole).

Dimensioni e capacità disponibili
80 mm ∅ x 200 mm — 1,0 L
100 mm ∅ x 310 mm — 2,4 L
150 mm ∅ x 310 mm — 5,5 L
200 mm ∅ x 310 mm — 9,7 L
250 mm ∅ x 310 mm — 15,2 L
300 mm ∅ x 310 mm — 21,9 L

Tabella prodotto
Pressa a filtro 100mm DIA x 310mm S/S - L02.001 - 2,4 Litri MACSALAB acciaio inossidabile AISI 304 completa di valvola a sfera per lavaggio e ventilazione, raccordo d'aria compressa antiritorno a sgancio rapido e base in acciaio dolce con forcella oscillante. Tessuto incluso. Pressione di lavoro 6,9 Bar (100 psi).
Pressa a filtro 150mm DIA x 310mm S/S - L02.002 - 5,5 Litri MACSALAB acciaio inossidabile AISI 304 completa di valvola a sfera per lavaggio e ventilazione, raccordo d'aria compressa antiritorno a sgancio rapido e base in acciaio dolce con forcella oscillante. Tessuto incluso. Pressione di lavoro 6,9 Bar (100 psi).
Pressa a filtro 200mm DIA x 310mm S/S - L02.003 - 9,7 Litri MACSALAB acciaio inossidabile AISI 304 completa di valvola a sfera per lavaggio e ventilazione, raccordo d'aria compressa antiritorno a sgancio rapido e base in acciaio dolce con forcella oscillante. Tessuto incluso. Pressione di lavoro 6,9 Bar (100 psi).
Pressa a filtro 250mm DIA x 310mm S/S - L02.004 - 15,2 Litri MACSALAB acciaio inossidabile AISI 304 completa di valvola a sfera per lavaggio e ventilazione, raccordo d'aria compressa antiritorno a sgancio rapido e base in acciaio dolce con forcella oscillante. Tessuto incluso. Pressione di lavoro 6,9 Bar (100 psi).
Pressa a filtro 300mm DIA x 310mm S/S - L02.005 - 21,9 Litri MACSALAB acciaio inossidabile AISI 304 completa di valvola a sfera per lavaggio e ventilazione, raccordo d'aria compressa antiritorno a sgancio rapido e base in acciaio dolce con forcella oscillante. Tessuto incluso. Pressione di lavoro 6,9 Bar (100 psi).
Pressa a filtro 80mm DIA x 200mm S/S - L02.006 - 1,0 Litro MACSALAB acciaio inossidabile AISI 304 completa di valvola a sfera per lavaggio e ventilazione, raccordo d'aria compressa antiritorno a sgancio rapido e base in acciaio dolce con forcella oscillante. Tessuto incluso. Pressione di lavoro 6,9 Bar (100 psi).

Specifiche tecniche

• Materiale standard del recipiente: acciaio inossidabile AISI 304.
• Materiale opzionale: acciaio inossidabile AISI 316 (su richiesta).
• Base fabbricata in acciaio dolce e forcella oscillante.
• Raccordo d'aria a sgancio rapido fornito di serie.
• Valvola di riempimento/sgancio pressione inclusa.
• Valvola a sfera per lavaggio e ventilazione inclusa (come da descrizione modello).
• Raccordo d'aria compressa antiritorno di serie.
• Tessuto incluso con ogni pressa.
• Scarico del liquido tramite ugello in base; solidi trattenuti all'interno del recipiente.
• Pressione di lavoro indicata sui modelli: 6,9 Bar (100 psi); aria compressa di esercizio riferita circa 600 kPa.
• Dimensioni/capacità disponibili: 80 mm ∅ x 200 mm (1,0 L); 100 mm ∅ x 310 mm (2,4 L); 150 mm ∅ x 310 mm (5,5 L); 200 mm ∅ x 310 mm (9,7 L); 250 mm ∅ x 310 mm (15,2 L); 300 mm ∅ x 310 mm (21,9 L).
