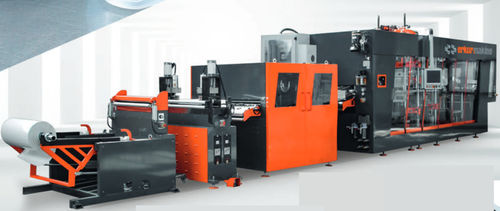

Termoformatrice di lastre ER 70-4 XL

per imballaggiautomaticasottovuoto

FUNZIONE - - Formare-Punzonare-Tagliare-Impilare Dimensione massima dello stampo Dimensione stampo - - 700 x 585 mm Altezza stampo - Superiore - 125 - 175 mm (con adattatore) 305 - 355 mm (senza adattatore) - Inferiore - 125 - 175 mm Altezza stampo di taglio - superiore - 30 - 140 mm - Inferiore - 140 mm fisso Altezza stampo di punzonatura - Superiore - 95 - 205 mm - Inferiore - 180 mm fisso. Spessore della lastra - - 0,1-2 mm Max. Bobina svolgitore fogli - - 1300 mm Max. Peso massimo del rotolo di fogli - - 1500 kg Altezza massima del prodotto Altezza prodotto - - Positiva 100 mm / Negativa 100 mm Cicli di asciugatura max. Cicli di asciugatura - 75 cicli/min. Potenza di funzionamento - - 30-50 kW Potenza totale installata - - 150 KVa/160 KVa - Schiuma Vuoto - 105 m3/min Compressore richiesto - - 3 m3/min. Refrigeratore richiesto - - 20.000 Kcal/h. Pressione di esercizio - 6-8 bar Forza di chiusura di formatura - - 70.000 daN Forza di chiusura del taglio - - 70.000 daN Forza di chiusura di punzonatura - - 70.000 daN Precisione del passo - - 0,15 mm Sistema di lubrificazione - - Lubrificazione automatica di macchina e catena Altezza massima di impilamento (Spazzatrice) - - 400 mm Altezza massima di impilamento (robot) - - 300 mm Peso approssimativo della macchina (ton) - - 3 stazioni - 12 t. / 4 stazioni - 16 t.
