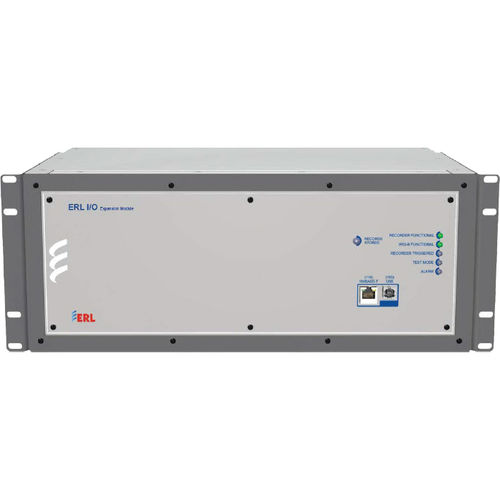

Modulo di estensione I/O I/O Expansion

SCADA

L'espansione IED dell'ingresso/uscita di ERL è un'espansione digitale autonoma IED dell'ingresso/uscita che sostiene 128 input digitali fisici (DIS), 15 contatti dell'uscita, 128 canali virtuali di sottoscrizione per i canali virtuali d'avviamento e 15 dell'annotazione di sottoscrizione per i comandi del contatto dell'uscita. L'espansione IED dell'ingresso/uscita di ERL utilizza il bus della stazione dell'OCA di IEC 61850 (evento orientato oggettivamente generico della sottostazione) (8-1) ha permesso al protocollo di pubblicare e sottoscrivere i messaggi binari dell'ingresso/uscita con i dispositivi di ERL e l'altro IEDs che sostiene le sottoscrizioni dell'OCA di IEC 61850. Il sistema di espansione dell'ingresso/uscita di ERL consiste soprattutto dall'hardware dell'unità e dal software dell'interfaccia utente del pannello di controllo di TESLA. Applicazione L'espansione IED dell'ingresso/uscita di ERL può essere usata per fornire l'accesso a fino a 128 stati dell'input digitale ai relè ed ai registratori di ERL e tutto lo IED capace della sottoscrizione dell'OCA di IEC 61850. Comunicando questi stati dell'input digitale a IED multipli nella rete e a SCADA, amplia l'accesso a tali informazioni mentre fornisce una soluzione più redditizia ad aggiungere IED supplementari. Inoltre riduce i problemi connessi con avere questi IED multipli comunica a vicenda. In caso di perdita nella fonte di tempo di GPS, l'espansione IED dell'ingresso/uscita genera e fornisce il segnale non modulato di 1pps IRIG-B attraverso fino a 5 IED collegati, quindi assicuranti la sincronizzazione di tempo attraverso questi IED Applicazione con TESLA 4000 Il registratore della centrale elettrica di TESLA 4000 ha misura affinchè fino a 256 input virtuali ricevi e registrare il periodo e lo stato degli eventi contenuti nei messaggi dell'OCA di IEC 61850. Colleghi un ingresso/uscita IED di due ERL con un TESLA 4000 per ottenere 256 input supplementari di stato. tocol
