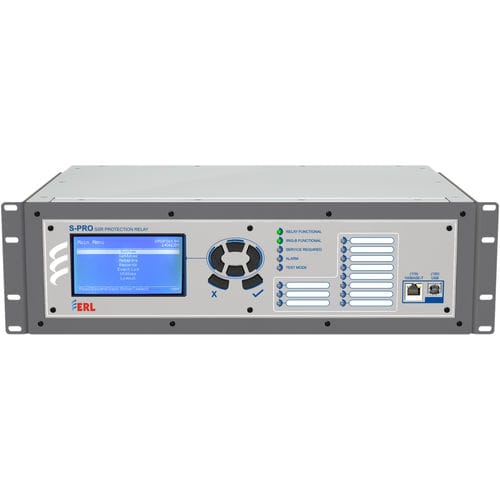

Relè di protezione di corrente S-PRO series

di tensioneper generatoreper linea elettrica aerea

Il relè di protezione subarmonica S-PRO protegge diverse apparecchiature del sistema elettrico, tra cui generatori, turbine eoliche, impianti fotovoltaici, linee di trasmissione compensate in serie, dispositivi FACTS e trasformatori di potenza da condizioni di oscillazione sub-sincrona incontrollabili, note come: - interazione torsionale subsincrona (SSTI) - interazione di controllo sub-sincrona (SSCI) - risonanza subarmonica (SSR) - ferroresonanza subarmonica Queste condizioni di oscillazione sub-sincrona introducono opportunità di scambio di energia a una determinata frequenza sub-sincrona del sistema. Questo scambio di energia provoca uno stress sugli elementi del sistema elettrico coinvolti che può portare a gravi danni. Il relè S-PRO rileva queste oscillazioni sub-sincrone non smorzate e consente all'azienda di monitorare e proteggere il sistema elettrico isolando la rete sana dalle fonti di generazione subarmoniche. Caratteristiche e vantaggi - Fornisce l'elaborazione in tempo reale dei segnali di tensione e corrente a tutte le frequenze subarmoniche nell'intervallo 5-55 Hz (sistema a 60 Hz) e 5-45 Hz (sistema a 50 Hz) con una risoluzione di rilevamento di 0,2 Hz - Velocità di funzionamento tra 200 e 450 ms - Fornisce un trend degli incidenti per proteggere i generatori e le altre apparecchiature da subarmoniche sostenute oltre i livelli normali, che non possono superare i livelli che causano SSR - Operazioni per durata impostabili per durate da 1 a 60 minuti - Gli eventi accumulati su un lungo periodo di tempo possono essere utilizzati per segnalare le esigenze di manutenzione - Monitoraggio delle misure subarmoniche tramite 61850 GOOSE, DNP 3 e Modbus. - Segnalazione della distorsione subarmonica totale (TSHD) - Protezione 59, 27 e 50LS a <1,5 cicli,
