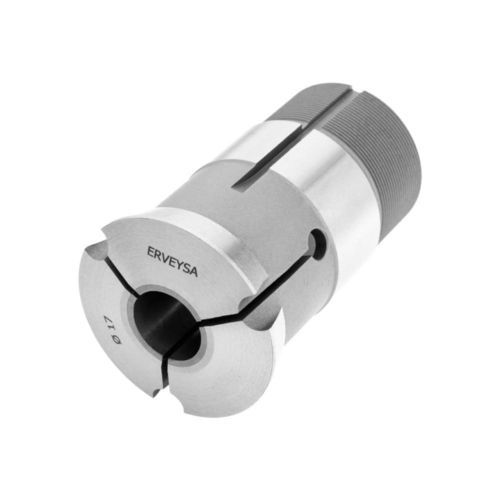

Bussola di guida liscia E series

con fuori guida

Breve descrizione
Le boccole guida in carburo Erveysa assicurano la guida precisa dei pezzi durante le lavorazioni, consentendo ripetibilità e precisione su una gamma di diametri e applicazioni.

Dettagli del prodotto
Le boccole guida in carburo sono componenti di precisione progettati per guidare superfici delicate o finite durante le operazioni di lavorazione. Dotate di punte o inserti in carburo, le boccole Erveysa offrono resistenza all'usura e guida stabile. Sono disponibili varianti con lunghezza di guida estesa per requisiti di processo specifici.

Applicazione
Utilizzate come guide pezzo in lavorazioni industriali e macchine CNC, queste boccole guida sono regolabili manualmente tramite un dado di regolazione per adattarsi al diametro di guida. Le versioni standard includono un inserto in carburo per una maggiore resistenza all'usura; sono offerte opzioni a lunghezza estesa per attrezzaggi speciali e guide profonde.

Specifiche (tabella)
Code | ø d [mm] | ø A [mm] | L [mm] | K [degree] | G | F min. – max. [mm]
E9-01 | 9 | 12.5 | 44 | 16 | M8x0.75 | 0.8-4.5 / 1.0-3.0 / 1.0-4.0
E11-01 | 11 | 14.5 | 53 | 16 | M10x0.8 | 1.0-7.0 / 1.0-4.0 / 1.0-5.0
E16-01 | 16 | 20.5 | 59 | 16 | M14x1.0 | 1.0-10.5 / 3.0-7.0 / 3.0-9.0
E18-01 | 18 | 22 | 60 | 30 | M16x1 | 1.0-12.0 / 3.0-8.0 / 4.0-10.0
E18-02 | 18 | 22 | 60 | 30 | M18x1 | 1.0-12.0 / 3.0-8.0 / 4.0-10.0
E21-01 | 21 | 24 | 57.5 | 12 | M18x1 | 3.0-13.0 / 3.0-9.0 / 4.0-11.0
E22-01 | 22 | 29 | 68 | 16 | M19x1 | 2.0-14.5 / 3.0-10.0 / 4.0-12.5
E22-02 | 22 | 29 | 68 | 16 | M22x1 | 3.0-16.5 / 3.0-11.5 / 4.0-14.0
E24-01 | 24 | 29.5 | 61 | 30 | M24x1 | 2.0-17.0 / 3.0-12.0 / 4.0-14.5
E26-01 | 26 | 29 | 77 | 16 | M25x1 | 2.0-19.0 / 3.0-13.0 / 4.0-16.0
E28-01 | 28 | 34 | 82 | 16 | M25x1 | 3.0-20.0 / 3.0-14.0 / 3.0-17.0
E28-02 | 28 | 38 | 81 | 30 | M25x1 | 3.0-20.0 / 3.0-14.0 / 4.0-17.0
E30-01 | 30 | 35 | 59 | 16 | M30x1 | 3.0-23.0 / 3.0-16.0 / 3.0-19.0
E34-01 | 34 | 41 | 87.5 | 10 | M34x1 | 3.0-26.0 / 3.0-18.0 / 4.0-22.5
E42-01 | 42 | 49 | 82 | 16 | M40x1 | 4.0-32.0 / 3.0-22.5 / 4.0-27.5
E42-02 | 42 | 48 | 82 | 20 | M40x1 | 4.0-32.0 / 3.0-22.5 / 4.0-27.5
E44-01 | 44 | 51 | 82 | 16 | M42x1 | 10.0-35.0 / 10.0-23.0 / 10.0-28.0
E48-01 | 48 | 54 | 82 | 16 | M46x1 | 10.0-38.0 / 10.0-27.0 / 10.0-33.0
E46-01 | 46 | 53 | 82 | 16 | M45x1 | 10.0-38.0 / 10.0-26.0 / 10.0-32.0
E48-02 | 48 | 54 | 81 | 10 | M46x1 | 10.0-38.0 / 10.0-27.0 / 10.0-33.0
E48-03 | 48 | 56 | 81 | 30 | M48x1.25 | 10.0-38.0 / 10.0-27.0 / 10.0-33.0

Modelli disponibili (selezione)

• T221 Guide Bush
• I354 Guide Bush
• F391 Guide Bush
• F605 Guide Bush
• TD26 Guide Bush
• T223 Guide Bush
• I357 Guide Bush
• T227 Guide Bush
• T229 Guide Bush
• TD32 Guide Bush
• FST38 Guide Bush
• FSL38 Guide Bush
• T249 Guide Bush
• B236 Guide Bush
• R21/03 Guide Bush
• R24/03 Guide Bush
• R26/02 Guide Bush
• R28/04 Guide Bush
• R28/05 Guide Bush
• R34/02 Guide Bush
• R42/01 Guide Bush
• R42/04 Guide Bush
• R48/04 Guide Bush
• R48/02 Guide Bush
• R48/06 Guide Bush
• B301 Guide Bush
• R50/02 Guide Bush
• R52/01 Guide Bush
• R52/02 Guide Bush
• R10/03 Guide Bush
• R11/02 Guide Bush

Caratteristiche / specifiche tecniche

• Materiale: punte/inserti in carburo per resistenza all'usura e durata.
• Funzione: guidare i pezzi durante la lavorazione per garantire precisione e ripetibilità.
• Regolazione: regolazione manuale tramite dado per adattare il diametro di guida.
• Opzioni: lunghezza di guida estesa disponibile per applicazioni specifiche.
• Impiego: adatto a processi di lavorazione industriale e macchine CNC.
• Dettagli: vedere la tabella per codici, diametri, lunghezze, filettatura (G) e intervalli F min.–max. per riferimento.
