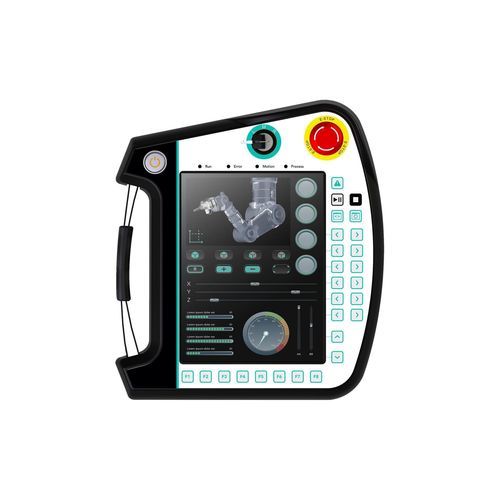

Computer palmare Linux Lumia

ARM® Cortex A53Ethernet gigabitEthernet

Panoramica del prodotto
I prodotti portatili Lumia offrono visualizzazione e controllo locali quando l'operatore deve essere vicino alla parte in movimento. Applicazioni tipiche: pendant di insegnamento per robot e supervisione di movimenti manuali, permettendo comandi simultanei e intervento manuale sugli attuatori.

Descrizione breve
Il Lumia Touch Pad è un pannello operatore portatile per supervisione e controllo a breve distanza, adatto a robotica e applicazioni con movimenti manuali. Connessione al controller tramite cavo schermato integrato (Ethernet o RS232/RS485). Funzioni di sicurezza: arresto d'emergenza e pulsante uomo-morto a 3 posizioni integrato. Pagine video, mappatura tastiera a membrana e stato LED configurabili con il software Kreo HMI. Varianti disponibili: Embedded HMI, webHMI o piattaforma Open per applicazioni personalizzate.

Caratteristiche

• Scheda madre RK3399 a 6 core (Dual-core Cortex-A72 + Quad-core Cortex-A53)
• Display 8" 4:3 TFT (600x800) con touch capacitivo
• Sistema operativo: Linux Debian 10

Caratteristiche aggiuntive

• 3 slot per pulsanti e indicatori elettromeccanici Ø 22 mm
• Pulsante uomo-morto a 3 posizioni integrato
• Cavo schermato integrato con Ethernet e seriale (RS232/RS485)

Versioni / Tabella chiave (righe)
Header: Embedded - HMI | webHMI | Open
Product version: Touchpad (portrait) | Touchpad (portrait) | Touchpad (portrait)
O.S.: Linux Debian 10 | Linux Debian 10 | Linux Debian 10
Application software: Kreo HMI | Chromium | Open
Display Size: 8" 4:3 (600x800) | 8" 4:3 (600x800) | 8" 4:3 (600x800)
Display technology: TFT | TFT | TFT
Display Backlight: LED | LED | LED
Display Colors: 16M | 16M | 16M
Touch Technology: Capacitive | Capacitive | Capacitive
Bezel / Chassis: ABS - black | ABS - black | ABS - black
Processor: RK3399 (Dual-core Cortex-A72 + Quad-core Cortex-A53) | RK3399 (Dual-core Cortex-A72 + Quad-core Cortex-A53) | RK3399 (Dual-core Cortex-A72 + Quad-core Cortex-A53)
RAM - HMI: 2G DDR4 | 2G DDR4 | 2G DDR4
Mass storage: 16GB eMMC | 16GB eMMC | 16GB eMMC
Ethernet Port - HMI: 1*1Gb | 1*1Gb | 1*1Gb
Membrane keyboard: Handheld 31 programmable keys / Handheld / Touchpad 27 programmable keys | Handheld 31 programmable keys / Handheld / Touchpad 27 programmable keys | Handheld 31 programmable keys / Handheld / Touchpad 27 programmable keys
LEDs: 4 programmable LEDs | 4 programmable LEDs | 4 programmable LEDs
Slots: 2 slots available for mechanical buttons | 2 slots available for mechanical buttons | 2 slots available for mechanical buttons
Security: 3 positions dead-man button | 3 positions dead-man button | 3 positions dead-man button
COM Port: 1x RS232/RS485 | 1x RS232/RS485 | 1x RS232/RS485
USB Port: 1x USB2.0 | 1x USB2.0 | 1x USB2.0
Power Supply (Vdc): 12 - 32V DC | 12 - 32V DC | 12 - 32V DC
Consumption (W): 12W | 12W | 12W
Operating Temperature (°C): 0 to +50 °C | 0 to +50 °C | 0 to +50 °C
Storage Temperature (°C): -20 to +65 °C | -20 to +65 °C | -20 to +65 °C
Humidity: <90% (non condensing) | <90% (non condensing) | <90% (non condensing)
External dimensions (W/H/D) (mm): 227 x 238 x 101 mm | 227 x 238 x 101 mm | 227 x 238 x 101 mm
Weight (kg): 3 kg | 3 kg | 3 kg
Protection degree: IP65 all-around | IP65 all-around | IP65 all-around
Certifications: CE | CE | CE

Specifiche tecniche

• Famiglia prodotto: Lumia handheld - Touch Pad
• Display: 8" 4:3 (600x800), TFT, retroilluminazione LED, 16M colori, touch capacitivo
• Processore: RK3399 (dual-core Cortex-A72 + quad-core Cortex-A53)
• RAM: 2GB DDR4 (HMI)
• Memoria: 16GB eMMC
• Rete: 1 x 1 Gb Ethernet (cavo schermato integrato)
• Seriale: 1 x RS232/RS485 (cavo integrato)
• USB: 1 x USB 2.0
• Alimentazione: 12 - 32 V DC
• Consumo: 12 W
• Temperatura di esercizio: 0 a +50 °C
• Temperatura di stoccaggio: -20 a +65 °C
• Umidità relativa: <90% (senza condensa)
• Scocca: ABS - nero
• Dimensioni (L x A x P): 227 x 238 x 101 mm
• Peso: 3 kg
• Grado di protezione: IP65 su tutto il perimetro
• Funzioni di sicurezza: arresto di emergenza, pulsante uomo-morto 3 posizioni integrato
• Slot: 2 (o 3 a seconda della variante) per pulsanti e indicatori meccanici/elettromeccanici (Ø 22 mm)
• Tastiera / LED: opzioni tastiera a membrana (Handheld 31 tasti programmabili; Handheld/Touchpad 27 tasti programmabili), 4 LED programmabili
• Opzioni software: Embedded HMI con Kreo HMI, webHMI con Chromium, o piattaforma Open per applicazioni personalizzate
• Certificazioni: CE
