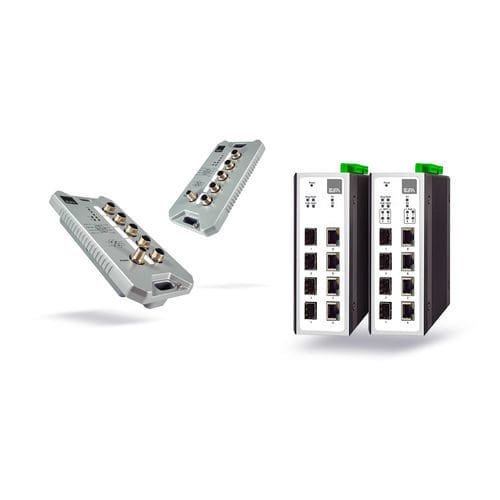

Switch Ethernet gestibile HIDRA series

non gestibile8 porte8 porte

Panoramica
HIDRA SWITCH è una famiglia di switch Ethernet industriali Layer 2, disponibili in versioni unmanaged e managed, progettata per montaggio su guida DIN e per funzionamento in ambienti severi. I modelli offrono 5 o 8 porte RJ45 Gigabit, ampi intervalli di temperatura operativa, opzioni di alimentazione ridondante su alcune versioni e funzioni avanzate di gestione Layer 2 per reti industriali.

Caratteristiche

• Porte RJ45 10/100/1000 Mbps (Gigabit)
• Ingresso alimentazione DC ridondante e protezione contro inversione di polarità
• Involucro metallico slim per montaggio su guida DIN, protezione IP30
• Ampio intervallo di temperatura operativa (a seconda del modello: -40°C a 70°C)
• Supporto VLAN, QoS, STP/RSTP/MSTP e funzioni Layer 2 avanzate

• Supporto protocolli industriali: Modbus/TCP, Profinet, Ethernet/IP
• Certificazioni (a seconda del modello): CE, UL, FCC, ATEX Zona 2, EN50155
• Conformità IEC62443 per la sicurezza informatica
• Versioni unmanaged e managed disponibili

Modelli unmanaged

• HIDRA05UG50000X – 5 x RJ45, 10/100/1000 Mbps, no PoE, involucro SECC
• HIDRA08UG80000X – 8 x RJ45, 10/100/1000 Mbps, no PoE, involucro in alluminio, ridondanza disponibile

Alimentazione (Unmanaged)

• HIDRA05UG50000X: ingresso 12–52 VDC, consumo ≈6 W, connettore a morsetto, protezione inversione polarità
• HIDRA08UG80000X: ingresso 9–48 VDC, consumo ≈4,05 W, morsetto 5,08 mm 5 poli, ridondanza disponibile, protezione inversione polarità

Fisico (Unmanaged)

• HIDRA05UG50000X: involucro SECC, IP30, montaggio su guida DIN, 32 x 90 x 110 mm, 420 g, LED: PWR1/PWR2/Alarm/RJ45 Act‑Link
• HIDRA08UG80000X: involucro in alluminio, IP30, montaggio su guida DIN, 45,2 x 90 x 78 mm, 255 g, LED: PWR1/PWR2

Ambientale (Unmanaged)

• Temperatura di funzionamento: HIDRA05UG50000X -40°C a 70°C; HIDRA08UG80000X -10°C a 70°C
• Temperatura di stoccaggio: -40°C a 85°C
• Umidità: 5%–95% senza condensa (fino a 55°C)

Sicurezza / Certificazioni (Unmanaged)

• HIDRA05UG50000X: UL 61010‑2‑201, UL C1D2; ATEX Zona 2; EN50155 / EN50121‑4 (varianti ferroviarie)
• HIDRA08UG80000X: UL60950‑1 / CSA / CB (IEC62368‑1); FCC Part 15 Classe A; norme EN 55032 / EN 61000; RoHS

Modelli managed

• HIDRA08MG80000X – 8 x porte RJ45 Gigabit, senza SFP, console RS232 (RJ45), 2 uscite relè, DIP per controllo anello, pulsante di reset

Tecnologia / Protocolli (Managed)

• Standard: IEEE 802.3 / 802.3u / 802.3ab / 802.3z
• Controllo Layer 2: IEEE802.3x, 802.1D/802.1w/802.1Q/802.1p, 802.1X, LACP
• Protocolli e servizi: IPv4/IPv6, IGMP v1/2/3, SNMP v1/v2c/v3, SSH/Telnet, DHCP client/relay, HTTP, Syslog, NTP, RMON, LLDP, IEEE1588 PTP, Profinet, Modbus/TCP e funzioni di sicurezza (ACL, DHCP snooping, IP source guard)

Proprietà dello switch (Managed)

• Code di priorità: 8
• VLAN massime: 256 (VID 1–4094)
• Tabella MAC: 16K voci
• Buffer pacchetti: 12 Mbit

Alimentazione (Managed)

• Tensione ingresso: 9–48 VDC; corrente esempio 3.0 A @24 V
• Connettore alimentazione: morsetto 5 poli rimovibile; ridondanza e protezione inversione polarità supportate

Fisico (Managed)

• Involucro metallico, IP30, montaggio su guida DIN
• Dimensioni: 60,3 x 137,9 x 164 mm; Peso: 1200 g
• LED: PWR1, PWR2, Alarm, Run, Ring, Ring Master, RJ‑45 Link/Speed

Ambientale (Managed)

• Temperatura di funzionamento: 20°C a 70°C
• Temperatura di stoccaggio: -40°C a 85°C
• Umidità: 5%–95% senza condensa (fino a 55°C)

Certificazioni / Sicurezza (Managed)

• Sicurezza: UL60950‑1 / CSA / CB (IEC/EN62368‑1 & IEC/EN60950‑1)
• EMC: FCC Part 15 Classe A; EN 61000‑6‑4 / EN 61000‑6‑2; test IEC 61000‑4‑x; RoHS

Specifiche tecniche

• Famiglia prodotto: HIDRA SWITCH – switch industriali Layer 2 unmanaged e managed
• Porte: 5 o 8 x RJ45 a seconda del modello; Gigabit su RJ45
• PoE: non supportato sui modelli elencati
• Intervalli di alimentazione: 12–52 VDC (HIDRA05UG50000X); 9–48 VDC (HIDRA08UG80000X / HIDRA08MG80000X)
• Montaggio: guida DIN; Protezione: IP30; Involucri: SECC / alluminio / metallo
• Temperature: funzionamento secondo modello fino a -40°C a 70°C; stoccaggio -40°C a 85°C
• Standard: famiglia IEEE 802.x, VLAN, flow control; Certificazioni: CE/EMC, UL, FCC, ATEX (a seconda del modello); RoHS
• Funzioni avanzate (managed): VLAN, STP/RSTP/MSTP, QoS, ACL, SNMP v1/v2c/v3, IPv6, LLDP, IEEE1588 PTP, 802.1X, profili di automazione Profinet/Modbus/TCP
