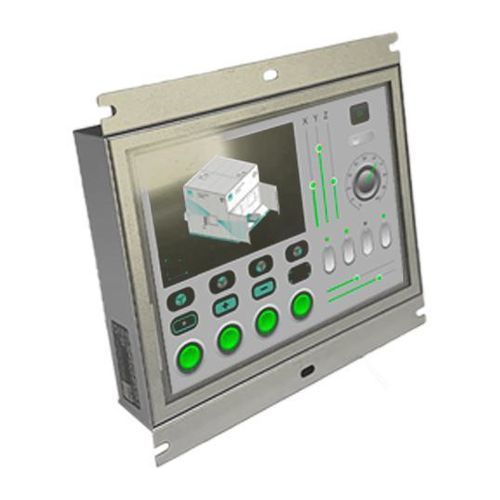

HMI con touch screen capacitativo

open frame1024 x 600ARM® Cortex®-A55 Quad-core

Panoramica del prodotto
HMI Web embedded in configurazione open frame per integrazione su pannello e applicazioni OEM. La scheda elettronica è montata direttamente sul retro del display 7" TFT (1024 x 600) e fissata al telaio meccanico per facilitare l'integrazione in quadri e contenitori esistenti. Sistema operativo Linux Debian 11 con Kreo HMI Control panel e Chromium per la visualizzazione delle applicazioni.

Caratteristiche principali

• Display: 7" TFT, 1024 x 600, 16M colori, retroilluminazione LED
• Touch: touchscreen capacitivo
• Processore: RK35568 (Quad-core Cortex-A55)
• Memoria e storage: 4 GB DDR4, 16 GB eMMC
• Connettività: 1×1Gb + 1×100Mb Ethernet, Wi‑Fi 2.4/5 GHz (modalità client), 1x RS232/RS485, 1x USB3.0 + 1x USB2.0
• Alimentazione: 12–32 V DC, consumo tipico 10 W
• Bezel / Chassis: Alluminio; formato open-frame per montaggio su pannello
• Condizioni operative: 0 … +50 °C; stoccaggio -20 … +60 °C; umidità <90% senza condensa

Applicazioni
Progettato per automazione industriale, pannelli di controllo macchina, interfacce operatore e integrazione OEM che richiedono un HMI Web compatto in open-frame. Adatto per retrofit e involucri personalizzati.

Installazione e manutenzione

• Design open-frame che consente un'installazione semplice in pannelli esistenti o frontali personalizzati
• Scheda elettronica fissata sul retro del display per un ingombro compatto
• Basso consumo e gamma operativa industriale che semplificano l'integrazione
• Stack software basato su Linux Debian 11 con Chromium e Kreo HMI Control panel per un rapido deployment

Specifiche tecniche

• S.O.: Linux Debian 11
• Kreo HMI Control panel
• Software applicativo: Chromium
• Dimensione display: 7" (1024 x 600)
• Tecnologia display: TFT
• Retroilluminazione: LED
• Colori: 16M
• Tecnologia touch: capacitiva
• Bordo / Telaio: Alluminio
• Processore: RK35568 (Quad-core Cortex-A55)
• RAM: 4 GB DDR4
• Memoria di massa: 16 GB eMMC
• Ethernet: 1×1Gb + 1×100Mb
• WiFi: 2.4 / 5 GHz (modalità client)
• Porte COM: 1× RS232/RS485
• USB: 1× USB3.0 + 1× USB2.0
• Alimentazione (Vdc): 12–32 V DC
• Consumo (W): 10 W
• Temperatura di funzionamento (°C): 0 … +50 °C
• Temperatura di stoccaggio (°C): -20 … +60 °C
• Umidità: <90% (senza condensa)
• Dimensioni esterne (L/A/P) (mm): 200 x 110 x 28.35
• Peso (kg): 2 kg
