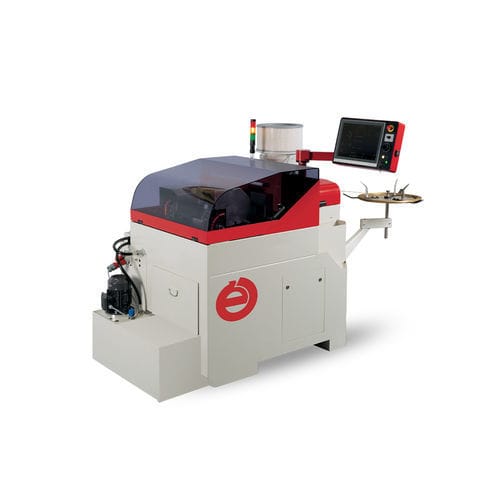

Tornio automatico CNC D5 ULTRA

a 3 mandrinia due mandriniper pezzi piccoli

L'escomatic D5 ULTRA è un nuovo sviluppo basato sull'escomatic D2. Oltre alle operazioni di tornitura e sulla base dello stesso principio ben noto agli utenti dell'NM 64X, è possibile lavorare il lato anteriore e posteriore del pezzo. Sul lato anteriore è possibile eseguire operazioni di foratura, maschiatura e filettatura con tre mandrini posizionati assialmente. Dopo il taglio del pezzo, il lato posteriore può essere lavorato simultaneamente ai mandrini del lato anteriore e/o alla tornitura per mezzo di due mandrini posizionati assialmente e uno lateralmente. Con una velocità della testa dell'utensile di 12.000 giri/min. e 18.000 giri/min. per i mandrini di lavoro anteriori e posteriori, questa nuova macchina offre le prestazioni di tornitura di una D2 con operazioni di lavorazione secondaria ultraperformanti. Il basamento della macchina è nuovo ed è stato adattato alle esigenze di spazio del nuovo concetto. L'unità di raddrizzamento, l'unità di alimentazione del materiale e la testa dell'utensile rotante sono assolutamente identiche a quelle del D2. La contro pinza e il sistema per la lavorazione frontale con i tre mandrini posizionati assialmente sono montati ciascuno su una propria tavola con due assi CNC ciascuno. Per la lavorazione posteriore sono disponibili due mandrini montati assialmente e uno lateralmente. È possibile la lavorazione simultanea del lato posteriore durante il processo di tornitura e/o la lavorazione frontale. L'utensileria è la stessa della D2 e, ad eccezione della bussola di guida e della contro pinza, è compatibile con le vecchie macchine escomatic D2 con azionamento a camme. La escomatic D5 ULTRA è dotata di un sistema di controllo CNC FANUC 0i, la cui programmazione avviene in codici ISO. Profilo di applicazione Numero massimo di operazioni in una macchina Pezzi torniti semplici con lavorazione frontale e posteriore
