Vite di fissaggio 20225667

di tenutaa testa cilindricatorx

Descrizione

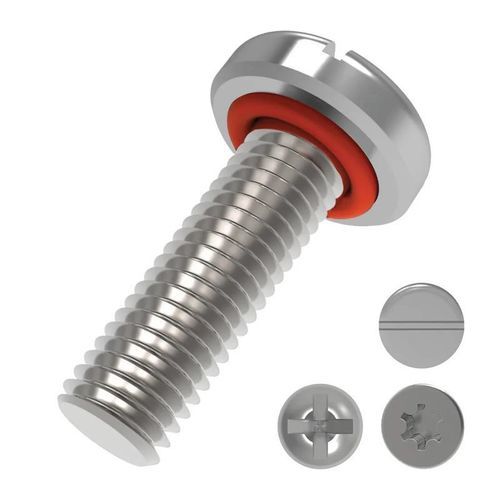

Viti di tenuta a testa cilindrica con O-ring integrato, progettate per fornire protezione bidirezionale contro liquidi, polvere e contaminanti mantenendo una fissazione meccanica sicura. Adatte ad applicazioni industriali come quadri, assemblaggi automobilistici e apparecchiature elettriche che richiedono tenuta e resistenza alle vibrazioni.

Caratteristiche principali

• Opzioni di impronta: Torx, cruciforme (Phillips) e a taglio.
• Impronta Torx: innesto positivo per un trasferimento della coppia efficiente con minore pressione assiale.
• Impronta cruciforme: supporta coppie elevate e facilita la rimozione dopo serraggio intenso.
• Impronta a taglio: minore capacità di coppia, adatta ad applicazioni a basso coppia.
• O-ring integrato: compresso tra la testa e la superficie di accoppiamento in fase di serraggio per garantire tenuta contro acqua, polvere e contaminanti.
• Materiale: acciaio inossidabile 303, buona resistenza alla corrosione, magnetismo leggero possibile.
• Applicazioni: fori filettati e non filettati, quadri, automotive ed elettrico; riduce il rischio di allentamento per vibrazioni o movimento.

Caratteristiche / specificazioni tecniche

• Materiale: Acciaio inossidabile 303
• Serie: SRP0172, SRP0171, SRP0170
• Tipi di impronta disponibili: Phillips, Torx, a taglio
• Misure filettatura (d1): M2, M2.5, M3, M4, M5, M6, M8, M10
• Lunghezze corpo (l1) (mm): 3.0, 4.0, 6.0, 8.0, 10.0, 12.0, 16.0, 20.0, 25.0, 30.0, 35.0, 40.0, 45.0, 50.0, 60.0
• Diametri testa (d2 max) (mm): 4.0, 4.7, 5.0, 6.0, 8.0, 10.0, 12.0, 16.0, 20.0
• Altezze testa (h1 max) (mm): 1.3, 1.5, 1.6, 1.8, 2.1, 2.4, 3.0, 3.1, 3.3, 3.6, 3.7, 4.6, 4.8, 6.0, 7.5
• Controforatura d3 (±0.05) (mm): 2.35, 2.75, 3.6, 4.5, 5.6, 6.8, 8.5, 10.6

Riferimenti / varianti

• Esempi di codici: 20224042 (testa cilindrica cruciforme M2.5 × 8.0), 20223991 (M2 × 4.0), 20224387 (M10 × 30.0).
• Disponibili in più combinazioni filettatura/lunghezza; consultare l'elenco varianti per opzioni complete e disponibilità magazzino.
