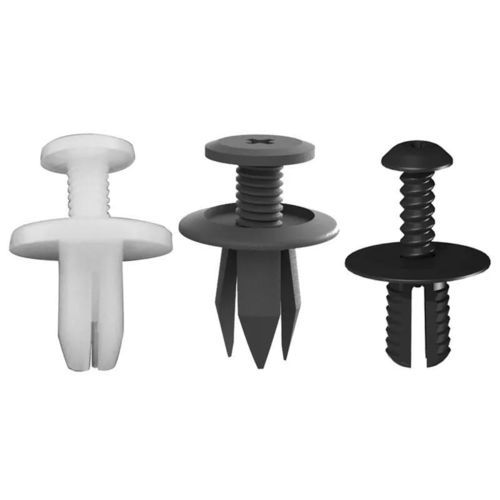

Rivetto a testa rotonda - SR1962 - Essentra Components - a testa bombata / a testa svasata / in nylon

Caratteristiche

Testa

a testa rotonda, a testa bombata, a testa svasata

Materiale della testa

in nylon

Materiale del cilindro

in plastica

Colore

nero, bianco

Altre caratteristiche

smontabile, a forte serraggio, a ripetizione, cavo

Diametro del cilindro

Max.: 10,6 mm
(0,42 in)

Min.: 3 mm
(0,12 in)

Spessore da rivettare (min/max)

Max.: 10,5 mm
(0,41 in)

Min.: 1,5 mm
(0,06 in)

Diametro del foro

3 mm, 4,8 mm, 5 mm, 6 mm, 6,4 mm, 7 mm, 8 mm, 9,8 mm, 10,6 mm
(0,1 in, 0,2 in, 0,2 in, 0,2 in, 0,3 in, 0,3 in, 0,3 in, 0,4 in, 0,4 in)

Diametro della testa

Max.: 21,5 mm
(0,85 in)

Min.: 11,1 mm
(0,44 in)

Spessore della testa

Max.: 4 mm
(0,16 in)

Min.: 1,2 mm
(0,05 in)

Descrizione

Panoramica
I rivetti a vite in plastica sono fissaggi a sgancio rapido, progettati per pannelli e componenti di sicurezza che richiedono rimozione rapida e assemblaggi/smontaggi ripetuti tramite cacciavite.

Vantaggi principali

Installazione e rimozione semplici e rapide con cacciavite
Buona tenuta e versatilità su materiali pieni o cavi
Colori disponibili: bianco, nero, naturale
Tipologie di testa: tonda, a tazza/basso profilo, testa a fungo
Tipi di impronta: a croce, a fessura e varianti a bussola a seconda del modello

Elenco varianti principali (esempi di codice)

10036402 — Testa a cupola avvitata a incasso; altezza testa 3,9 mm; foro Ø 6,0 mm; Ø testa 16,0 mm; spessore pannello 1,5–6,0 mm; impronta: croce
10177839 — Testa a cupola avvitata a incasso; altezza testa 4,0 mm; foro Ø 8,0 mm; Ø testa 20,0 mm; spessore pannello 3,0–10,0 mm; impronta: croce
10036389 — Testa a cupola avvitata a incasso; altezza testa 3,6 mm; foro Ø 8,0 mm; Ø testa 20,0 mm; spessore pannello 7,0–8,0 mm; impronta: croce
10082164 — Testa a cupola avvitata a incasso; altezza testa 1,4 mm; foro Ø 7,0 mm; Ø testa 17,5 mm; spessore pannello 3,0–9,0 mm; impronta: croce
10082126 — Testa a cupola avvitata a incasso; altezza testa 1,2 mm; foro Ø 5,0 mm; Ø testa 12,5 mm; spessore pannello 2,0–7,0 mm; impronta: croce
10303245 — Testa a cupola avvitata a incasso; altezza testa 1,4 mm; foro Ø 10,6 mm; Ø testa 21,5 mm; spessore pannello 5,0–14,0 mm; impronta: croce

Caratteristiche / Specifiche tecniche

Materiali: nylon 6, nylon 6/6, nylon modificato resistente agli urti; materiali perno: acetale (adatto a materiali pieni o cavi) o acciaio zincato (maggiore resistenza allo estrazione e proprietà termo/elettriche)
Serie: SR1962
Applicazioni tipiche: installazioni elettriche ed elettroniche, pannelli e componenti di sicurezza con necessità di smontaggi frequenti
Diametri di foratura disponibili (esempi): 1,3 mm, 1,5 mm, 3,0 mm, 4,8 mm, 5,0 mm, 6,0 mm, 6,4 mm, 7,0 mm, 8,0 mm, 9,8 mm, 10,6 mm
Esempi di diametri e altezze della testa: Ø testa 11,1–21,5 mm; spessore testa 1,2–4,0 mm (esempi)
Intervalli di spessore pannello (esempi): 1,5–6,0 mm, 2,0–7,0 mm, 2,0–8,0 mm, 3,0–10,0 mm, 3,2–4,4 mm, 4,0–10,5 mm
