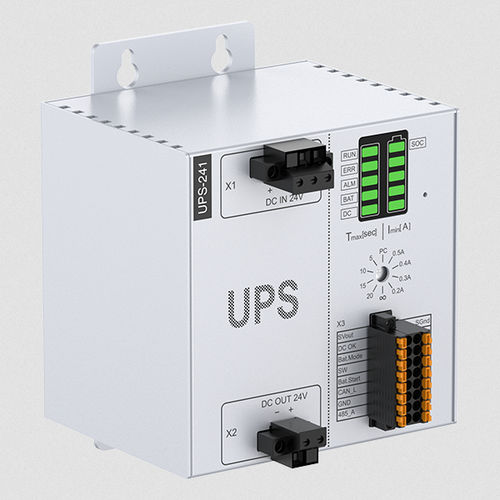

PAC compatto UPS-241

su guida DINRS485tramite bus CAN

Dettagli del prodotto
L'UPS-241 è una soluzione di alimentazione di backup intelligente progettata per ambienti industriali esigenti. La sua missione principale è quella di commutare senza interruzioni e fornire continuamente energia stabile a 24V ai vostri apparecchi critici (come PLC, HMI, servomotori, strumenti, ecc.) durante guasti di alimentazione esterni imprevisti. Fondamentalmente, fornisce simultaneamente segnali di stato di potenza precisi e offre una finestra di tempo di backup vitale. Questo assicura che il vostro apparecchio abbia tempo sufficiente per salvare in modo sicuro i dati di processo critici ed eseguire procedure di spegnimento ordinate, prevenendo efficacemente i rischi di perdita di dati, crash di sistema o danni hardware dovuti a una perdita di potenza imprevista, minimizzando le perdite dovute a tempi di inattività non pianificati.

Professionale, Affidabile, Prestazioni Superiori
L'UPS-241 integra componenti di protezione di grado industriale e chip di gestione dell'energia avanzati, utilizzando supercondensatori ad alte prestazioni come nucleo di accumulo di energia. Questa combinazione offre vantaggi significativi: dimensioni compatte per una facile integrazione in armadi di controllo industriali con spazio limitato; affidabilità eccezionale resistente a cicli frequenti di carica/scarica e condizioni difficili; ondulazione di uscita estremamente bassa che assicura un funzionamento stabile degli apparecchi alimentati, capacità anti-interferenza superiore per prestazioni costanti in ambienti elettromagnetici complessi. La soluzione supercondensatore offre anche una durata di vita ultra lunga (molto superiore alle batterie tradizionali), riducendo significativamente i costi di manutenzione a lungo termine.

Interfacce Ricche, Stato Controllabile
Oltre alla robusta protezione dell'alimentazione, l'UPS-241 dispone di abbondanti interfacce I/O e supporta nativamente i protocolli di comunicazione standard Modbus RTU e CAN 2.0B. Questo consente un'integrazione perfetta nelle vostre reti di controllo industriali esistenti. È possibile monitorare il suo stato in tempo reale (ad esempio, livello di accumulo di energia, tensione/corrente di ingresso/uscita), configurare i parametri da remoto e attivare con precisione la logica di protezione per gli apparecchi alimentati. Il suo tempo di backup si adatta alla maggior parte degli apparecchi industriali (ad esempio, 110s a 24W di carico, 20s a 120W di carico) combinato con una capacità di ricarica rapida (50s a piena capacità), dandovi fiducia nella durata del backup per gestire efficacemente le emergenze. La capacità interna sostanziale di 2520Ws del supercondensatore fornisce una solida base energetica.

Robusto e Affidabile
È stato testato secondo gli standard IEC 60068-2-64 e IEC 60068-2-27, inclusi test di vibrazione casuale e test di impatto meccanico. Questi test dimostrano che il dispositivo può resistere molto bene a vibrazioni e urti. Inoltre, ha la certificazione CE e FCC Classe A, il che significa che offre eccellenti prestazioni in termini di compatibilità elettromagnetica e sicurezza. Tutto ciò lo rende perfetto per l'automazione industriale e ambienti difficili.

Caratteristiche

• Supercondensatore integrato
• Supporto RS485, CAN2.0B
• Supporto feedback stato IO
• Ingresso DC24V, protezione da sovratensione e inversione di polarità
• Installazione a parete o su guida DIN (Opzionale)
• Supporta un ambiente di lavoro a temperatura ampia -20~60℃

Specifiche

• Ingresso DC
  • Tensione di ingresso: 24VDC -15% / +20%
  • Corrente Massima: 12A
  • Protezione di ingresso: Protezione da sovratensione e inversione di polarità
• Uscita DC
  • Modalità di scarica: 24V DC
  • Corrente Massima: 6A
  • Protezione di uscita: Protezione da cortocircuito e sovracorrente
• Comunicazioni
  • RS485: 1 x RS485 Modbus RTU, Max. 115.2Kbit/s
  • CAN2.0B: 1 x CAN BUS 2.0B, Max. 1Mbit/s
• Interfacce IO
  • LED: 5 x LED, RUN(verde), ERR(rosso), ALM(arancione), BAT(verde), DC(verde); 1 x SOC
  • Codice rotante: Selezione modalità
  • DC OK: Stato dell'alimentazione DC, uscita relè normalmente aperta
  • Bat.Mode: Modalità alimentata a batteria, uscita NPN
  • Bat.Ready: Stato di carica completa della batteria, uscita di tipo NPN
  • SW: Segnale di uscita (attivo basso) per il controllo di accensione/spegnimento del sistema
  • Remote: Uscita di accensione/spegnimento remoto, uscita di tipo NPN
  • Bat.Start: Uscita forzata della batteria, ingresso di tipo NPN
  • Dev.Psts: Stato di funzionamento dell'apparecchio ricevente energia, ingresso NPN
• Supercondensatore
  • Condensatore: 4 x 200F-2400Ws
  • Tempo di carica: 50s
  • Tempo di scarica: 40s/60W o 20s/120W
• Meccanico
  • Dimensioni: 100x100x80mm (3.9x3.9x3.1in)
  • Peso Netto: 0.85kg (1.88lb)
  • Struttura: Stile di fissaggio a parete o su guida DIN
• Ambiente
  • Temperatura di lavoro: -20~60℃ (-4~140℉)
  • Temperatura di stoccaggio: -40~80℃ (-40~176℉)
  • Umidità relativa: 5~95% (Non condensante)
  • EMC: CE/FCC Classe A
