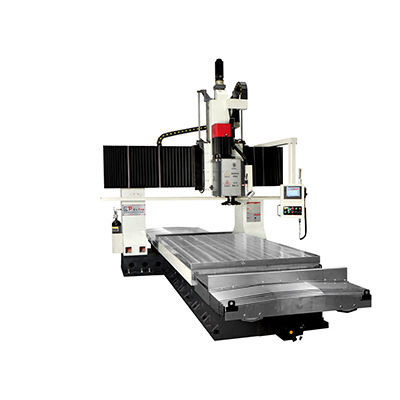

Fresatrice CNC 3 assi VM-1520NC

verticaleper acciaioper ghisa

Panoramica del prodotto
Fresatrice verticale CNC a doppia colonna progettata per fresatura frontale e laterale. Il controllo CNC a singola messa in posizione consente il posizionamento automatico del carico pezzo, la misurazione automatica e la lavorazione simultanea per ridurre i tempi morti manuali. Controllo FANUC opzionale. Due mandrini con cambio marce per operazioni di fresatura frontale e laterale, garantendo precisione dimensionale e planarità.

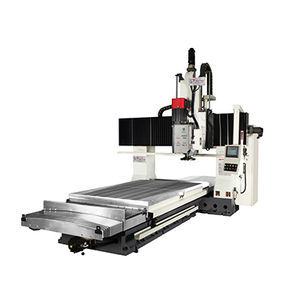

Foto del prodotto e principali parametri tecnici
Immagini e viste schematiche della serie VM che mostrano la disposizione della macchina, le aree di accesso e le principali dimensioni e parametri sono fornite.

Specifiche

• Modello: Fresatrice verticale CNC di precisione a doppia colonna — VM-1420NC (correlati: VM-1520NC, VM-1320NCS)
• Dimensione max fresatura frontale: 1200 × 2500 mm
• Dimensione max fresatura laterale: 1200 × 2000 mm
• Tavola netta / tavola elettropermanente: 1200 × 2000 mm
• Carico massimo: 6000 kg
• Mandrino testa verticale: 11 kW — cono BT50 (7:24) — velocità albero principale 50–500 rpm — diametro di taglio 250 mm
• Testa fresatura laterale (ingranaggi/manuale): potenza mandrino 22 kW — cono BT50 (7:24) — velocità: 75 / 115 / 165 / 240 / 345 / 505 rpm — diametro di taglio 250 mm
• Velocità di avanzamento X / Y / Z: 0–8000 mm/min
• Motori assi X / Y / Z: 3 / 3 / 3 kW
• Dimensioni macchina (L×P×H): 5700 × 3300 × 2100 mm — peso: circa 13.000 kg

Configurazione

• Principale: Fresatrice verticale CNC a doppia colonna per fresatura frontale e laterale; controllore NC Mitsubishi E80 (opzione FANUC); due mandrini con cambio marce; riferimenti pagina: VM-1320NCS / VM-1520NC
• Elementi standard di configurazione: tavola elettropermanente; pulizia automatica a vite; set utensili e carrello; carenatura parzialmente chiusa in lamiera; raffreddamento ad aria per quadro elettrico; misurazione automatica del pezzo; sistema di taglio automatico; sistema pneumatico con soffiaggio e misurazione automatica; luce di lavoro; segnalatore di stato; sistema bilanciamento a azoto; interfaccia operatore con protezione automatica, diagnostica e display

Accessori

• Fresa frontale 200 mm — 2 set
• Trasformatore (380 V a 220 V) — 1 set

Caratteristiche tecniche / specifiche

• Famiglia modelli: serie VM — riferimento commerciale VM-1420NC
• Capacità fresatura frontale: 1200 × 2500 mm
• Capacità fresatura laterale: 1200 × 2000 mm
• Dimensione e tipo tavola: 1200 × 2000 mm, elettropermanente
• Carico massimo: 6000 kg
• Coni mandrino: BT50 (7:24) su entrambe le teste
• Gamma velocità albero principale: 50–500 rpm; velocità mandrino laterale: 75 / 115 / 165 / 240 / 345 / 505 rpm
• Diametro di taglio (entrambe le teste): 250 mm
• Velocità di avanzamento X/Y/Z: 0–8000 mm/min
• Potenza motori assi: 3 kW per asse
• Dimensioni complessive: 5700 × 3300 × 2100 mm; peso macchina ≈ 13.000 kg
