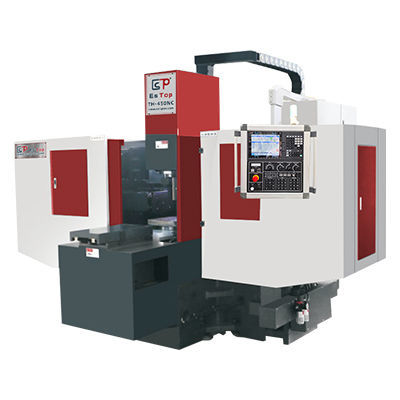

Fresatrice CNC 4 assi TH-430NC

orizzontaleper acciaioper alluminio

Product
La fresatrice duplex ESTOP TH-430NC è una soluzione CNC a doppia testa progettata per lavorazioni metalliche ad alta precisione su formati medio‑grandi. La macchina consente l'azionamento simultaneo o indipendente delle due mandrini per aumentare la produttività e la flessibilità dei processi.

Punti salienti

• Modello: TH-430NC
• Tipologia prodotto: fresatrice CNC doppia testa / duplex
• Assi di controllo: 4
• Due mandrini orizzontali: 2×7,5 kW, cono NT50
• Dimensioni tavola: 330×330 mm, carico max 400 kg
• Intervallo larghezza di taglio: 15–350 mm; diametro massimo di taglio 200 mm
• Componenti ad alta precisione: HIWIN, Mitsubishi, FAG, POSA

Specifiche

• Numero assi controllo: 4
• Capacità di taglio (mm): 2×2.0
• Larghezza di taglio (mm): 15–350
• Dimensioni tavola (mm): 330×330
• Carico max (kg): 400
• Velocità mandrino (variabile): 50–500 giri/min
• Potenza mandrino (kW): 2×7,5
• Cono mandrino: NT50
• Diametro di taglio (mm): 200
• Potenza motori assi X/Y/Z (kW): 1,8/1,8/1,8
• Velocità avanzamento max X/Y/Z (m/min): 8000/8000/8000
• Velocità taglio max X/Y/Z: 6000/6000/6000
• Perpendicularità (mm/300 mm): 0,02
• Precisione dimensionale (mm/300 mm): 0,02
• Serbatoio olio idraulico (L): 60
• Serbatoio olio lubrificazione (L): 3
• Alimentazione: AC380V/220, 30 KVA
• Peso netto macchina (kg): 6000

Componenti principali

• Vite a ricircolo di sfere del tavolo — Quantità: 3 — Origine: Taiwan HIWIN — Nota: trasmissione stabile, alta precisione, resistente all'usura
• Guida lineare — Quantità: 3 — Origine: rotaia temprata ad alta frequenza — Nota: elevata capacità di carico, adatta a tagli pesanti
• Mandrino principale (orizzontale) — Quantità: 2 — Origine: Taiwan POSA — Nota: basso rumore, alta resistenza
• Schermo flessibile in acciaio inox per tavolo — Quantità: 2 — Origine: locale — Nota: antipolvere, protegge guida e vite a sfere
• Base fusa — Quantità: 1 — Materiale: HT150 — Nota: buona stabilità e resistenza all'usura
• Lubrificazione automatica — Quantità: 3 — Origine: locale — Nota: lubrificazione elettronica programmata
• Conduttura olio — Quantità: 3 — Origine: locale — Nota: tubo in rame
• Cuscinetti — Origine: Germany FAG — Nota: precisione di livello mondiale
• Sistema CNC — Quantità: 1 — Origine: Japan Mitsubishi — Nota: controllo ad alta precisione
• Servomotori — Quantità: 3 — Origine: Japan Mitsubishi
• Tavola rotante ad alta precisione — Quantità: 1 — Origine: Taiwan Central Star — Nota: alta precisione
• Motori mandrino — Quantità: 2 — Origine: CTB — Nota: performance multi‑velocità
• Contattore AC — Origine: Taiwan TECO
• Relè — Origine: Japan OMRON

Applicazioni

• Adatta per lavorazioni di precisione di parti metalliche, componenti di stampi, parti strutturali e produzione in serie che richieda operazioni a doppia testa
• Impiego nei settori automotive, macchine utensili generali, costruzione stampi e officine meccaniche
