Sistema di calibratura laser

di macchine CNC, MMT e di misuradi precisionedi processo

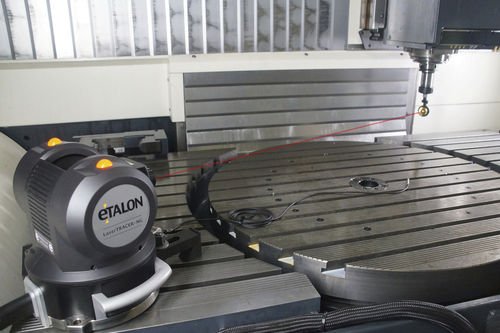

Il LaserTRACER-NG è stato sviluppato per la calibrazione, il monitoraggio e il miglioramento della precisione delle macchine di misura e delle macchine utensili. Si tratta di un interferometro laser autotrainante che segue automaticamente un riflettore e consente quindi di identificare le deviazioni geometriche con la massima precisione. Accuratezza senza pari A differenza dei dispositivi di misura convenzionali, il LaserTracer offre una precisione senza precedenti del centro di rotazione grazie a una tecnica di misura brevettata: Una sfera con una deviazione di forma di soli 50 nanometri viene utilizzata come riferimento ottico per l'interferometro. Di conseguenza, gli errori meccanici degli assi di rotazione e di rotazione sono completamente compensati. Il processo di misura: rapido ed efficace Per l'esecuzione della misura, il LaserTracer viene posizionato in modo fisso in diverse posizioni all'interno del volume di lavoro della macchina. Quindi, il riflettore viene montato sull'utensile o sulla sonda. Nel successivo processo di misura automatizzato, il LaserTracer segue il percorso effettivo della macchina nell'intero volume di lavoro. Nel frattempo, il sistema acquisisce valori di misura estremamente precisi che vengono elaborati dai nostri pacchetti software TRAC-CAL e TRAC-CHECK per calcolare e analizzare gli errori della macchina con una precisione inferiore al micron. TRAC-CAL: Calibrazione di CMM e macchine utensili
