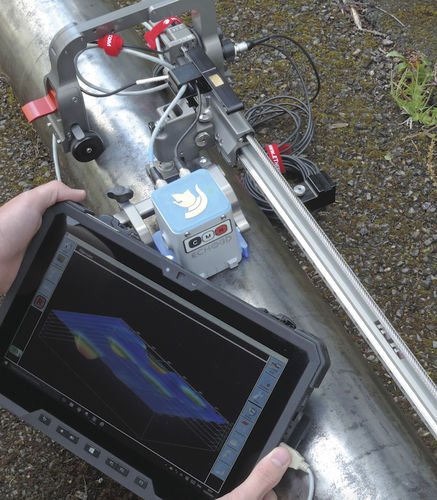

Sistema di ispezione elettromagnetico ECHO-3D

automaticodi difetto di superficie

ETher NDE è lieta di presentare ECHO-3D, la più recente tecnologia per il rilevamento dei difetti di rottura superficiale e le misurazioni della profondità delle cricche di Athena Industrial. Echo-3D è ideale per applicazioni di ispezione nei settori petrolchimico, oil & gas, generazione di energia, aerospaziale, infrastrutture e industrie manifatturiere. Echo-3D può essere utilizzato per la rilevazione di difetti superficiali e sotto-superficiali in acciaio al carbonio, acciaio inossidabile, leghe di nichel e alluminio ed è in grado di identificare le cricche e fornire informazioni di rilevazione delle cricche nell'acciaio al carbonio rivestito di esplosivo. Il software Echo-3D fornisce il rilevamento delle cricche, informazioni sulla profondità delle cricche, mappatura 3D e analisi. PRINCIPI DI FUNZIONAMENTO DELL'ECO-3D ECHO-3D è una tecnologia basata sul campo elettromagnetico (EMF) che utilizza l'Electro-Magnetic Field Imaging (EMFI) per visualizzare i difetti di rottura della superficie in un'immagine 3D. Un elemento di messa a fuoco che crea un grande campo toroidale emi ellittico sotto il sensore, creando campi elettromagnetici. La forma dell'EMF è misurata nei piani X, Y e Z da bobine d'antenna di forma speciale. La permeabilità del materiale, la conducibilità, la forma e la distanza dalla superficie al sensore influenzano la forma dell'EMF. ECHO-3D ha la capacità di annullare questi effetti usando un comando nullo prima della scansione.
