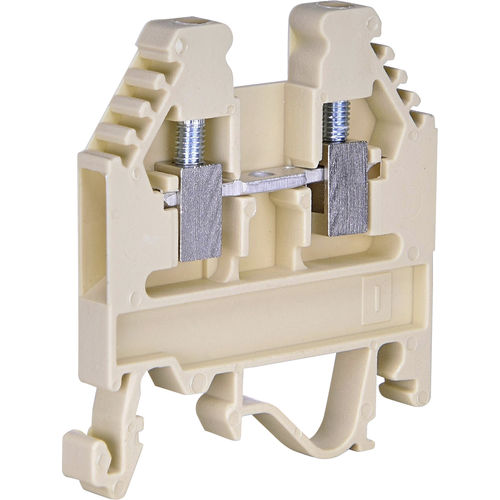

Elementi del terminale
Parte isolante
Il materiale del corpo isolante dei morsetti tipo VS PA è PA 6.6 poliammide (autoestinguente - colore di
ebano secondo RAL 1014), che è realizzato in resina poliammidica e ha una maggiore resistenza alle temperature, è stabilizzato termicamente
ed è resistente all'invecchiamento. La poliammide 6.6 ha una buona stabilità geometrica e un'eccellente resistenza meccanica. Il
è conforme alla norma IEC 695-2-1. E 'adatto per l'uso in un intervallo di temperatura da -40º C a +100º C
secondo le norme IEC 216. Nella gamma indicata il materiale rimane invariato. E' resistente agli oli, ai grassi, ai sali,
diverse soluzioni alcaline e a bassa percentuale di concentrazione acida. E' resistente a microrganismi, batteri, funghi,
enzimi e termiti. La progettazione del corpo isolante del terminale tiene conto delle normative in materia di aria e dispersione
distanze della tensione nominale secondo IEC 947-1.
Corpo del terminale
Il corpo del terminale di 2,5 mm2
gli elementi di collegamento sono in ottone, altri in acciaio. Il corpo è
dotato di un foro con filetto per ottenere la pressione della vite. Nella fase finale della produzione i corpi di ottone
sono trattati con rivestimento al Ni e altri sono trattati con rivestimento con 12 micron di zinco e con pavimentazione blu. In
in questo modo si ottiene una protezione galvanica e anticorrosione. Il corpo terminale ha ottime caratteristiche meccaniche
e non sono soggetti a deformazioni meccaniche nell'uso ordinario, prescritte dalle norme IEC 947-1.
I corpi terminali sono dotati di naso del corpo (ad eccezione del corpo terminale VS 2.5 PA). In questo modo, si evita di inserire il cavo sotto
corpo se il corpo del terminale è chiuso o semichiuso.
---
