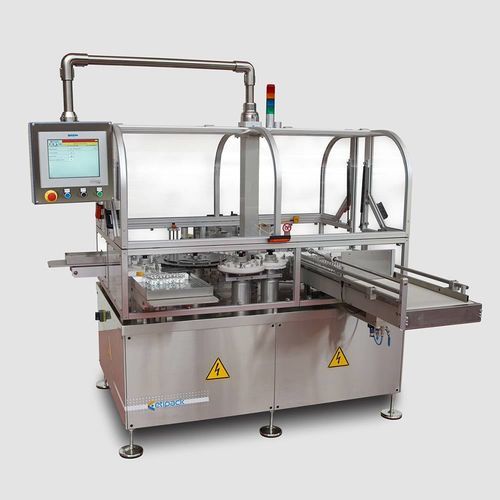

Macchina di etichettatura automatica Pharma Flexi

per siringheper bottiglieper flacone

Presentazione
Sistema automatico per l’etichettatura di fiale e flaconi farmaceutici ad alta velocità, specifico per il settore farmaceutico, in grado di raggiungere velocità di distribuzione fino a ≤ 400 pz/min.

Funzionamento e composizione del sistema
Pharma Flexi è un sistema per l’etichettatura di prodotti cilindrici quali fiale, flaconi, carpule e siringhe. Si compone di: nastro di ingresso per il caricamento dei prodotti, coclea per il distanziamento e la sincronizzazione, sistema di trasporto e fasamento per contenere correttamente il prodotto, e una giostra con appositi alloggiamenti posta vicino alla stazione di etichettatura. L’etichetta viene applicata al passaggio del prodotto e un dispositivo di rotazione completa (DRP) completa l’applicazione facendo ruotare il prodotto su se stesso. Il sistema può funzionare sia offline (stand-alone) sia integrato in linea di produzione; in versione stand-alone è dotato di nastro a basso grip per il carico manuale e di un sistema di invassoiamento per prodotti conformi e non conformi.

Controllo, integrazioni e conformità
L’etichettatrice è equipaggiata con un’unità di etichettatura Energy 100 per alte produzioni con motorizzazione passo-passo retroazionato e encoder magnetico. È prevista una stazione per il controllo di avvenuta etichettatura con sensore ad elettroluminescenza (UV). Il sistema può essere integrato con un gruppo di stampa per la sovrastampa dei dati variabili e con un sistema di visione per il controllo della sovrastampa e per OCV/OCR/barcode check. Il pannello di controllo HMI (PC ASEM) è montato su braccio mobile basculante; l’elettronica è basata su PLC Siemens S7. Il sistema è progettato secondo le linee guida GMP e include gestione FailSafe, gestione lotto produzione e raccolta reportistica Eventi/Allarmi CFR21 compliant oltre ai dati di produzione.

Gestione scarti e formato
Il sistema garantisce gestione avanzata degli scarti tramite due caroselli di uscita completi di sistema di aspirazione per separare i prodotti e un caricatore statico di vaschette di raccolta per prodotti conformi e non conformi. Il cambio formato della giostra e delle guide si effettua manualmente senza l’ausilio di utensili, in modo rapido e semplice.

Caratteristiche del sistema di etichettatura

• Corpo macchina con struttura in acciaio verniciato e pannellatura in AISI 304
• Struttura portante in acciaio verniciato con piedini antivibranti e regolabili in acciaio inox
• Elettronica di controllo PLC SIEMENS S7 integrata nel corpo macchina
• Pannello di comando e controllo HMI PC ASEM su braccio basculante in acciaio inox
• Pulsanti di emergenza, reset, arresto, marcia
• Nastro di trasporto per il carico con sistema di devassoiamento manuale
• Controllo minimo carico in ingresso
• Coclea di alimentazione prodotti con doppia microregolazione
• Doppia stella di ingresso e uscita, cambio formato facilitato
• Etichettatrice speciale (Kanigen) per alte produzioni dedicata al settore farmaceutico; carico/scarico bobine e regolazioni esterne alle protezioni
• Dispositivo di rotazione prodotto (DRP) per completare l’applicazione
• Controllo a singola barriera UV (le etichette devono reagire alla luce UV)
• Piani di raccolta statico tramite vassoio per prodotti conformi e non
• Controllo presenza e massimo carico vassoio
• Sistema di alimentazione aria con sezionatore, pressostato e manometro principale (non lubrificata ≤ 6 bar)
• Protezioni antinfortunistiche in alluminio e policarbonato

Optional disponibili

• Cambi formato giostra disponibili 18, 27 o 36 alveoli
• Gruppo stampa TTO VideoJet 6530 completo di compensatore stampa tramite microregolazione e nonio
• Controllo avvenuta sovrastampa
• Controllo OCV / OCR
• Controllo barcode
• Fotostop a ultrasuoni per etichette trasparenti

Tabella - Specifiche tecniche
Velocità di produzione* — ≤ 400 pz/min
Modello Etichettatrice — Etichettatrice speciale (trattamento Kanigen) / Energy 100
Dimensioni L x W x H — 2740 x 1940 x 2080 mm
Diametro prodotto (min.-max) — 10,75 mm - 25,00 mm
Ø Esterno bobina — ≤ 380 mm
Alimentazione — 230 V, 50 - 60 Hz
Assorbimento elettrico — 1000 W

Note
Il sistema di gestione rotante stabilizza prodotti instabili e con variazioni di altezza, consentendo velocità di etichettatura molto elevate. Giostra e guide consentono rapidi cambi formato manuali senza utensili. Fa parte della linea Etipack Pharma dedicata ad etichettatura, codifica, serializzazione e track & trace per prodotti farmaceutici.

Caratteristiche / specifiche tecniche (sintesi)

• Velocità massima: ≤ 400 pz/min
• Gamma diametri prodotti: 10,75 – 25,00 mm
• Dimensioni macchina: 2740 x 1940 x 2080 mm
• Alimentazione: 230 V, 50-60 Hz — Assorbimento: 1000 W
• Controllo: PLC Siemens S7; HMI PC ASEM su braccio basculante
• Sistemi di controllo qualità: sensore UV per verifica etichetta, integrazione stampa e visione per sovrastampa/OCV/OCR/barcode
• Gestione scarti: due caroselli di uscita con aspirazione e caricatore vassoi
• Conformità: progettata secondo linee guida GMP, report eventi/allarmi CFR21
