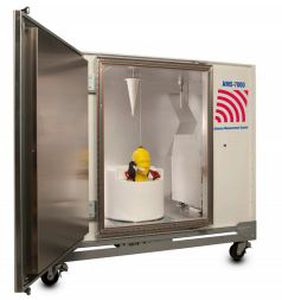

Camera per test per misurazione di antenna AMS-7000

CEMdi grande capacità

Il sistema di test di riverberazione wireless OTA AMS-7000 di ETS-Lindgren è progettato per eseguire misure accurate e ripetibili di TRP, TIS, Throughput e Throughput MIMO SISO. Il sistema si basa sulla linea di camere riverberanti SMART e sulla collaudata antenna EMQuest dell'azienda le soluzioni di test 5G FR1 Over-The-Air (OTA) sono ora disponibili! ETS-Lindgren offre un pacchetto chiavi in mano che consente di supportare i test 5GNR SISO non-standalone [NSA] e/o standalone [SA] nella banda FR1. Caratteristiche principali Misure di TRP, TIS e throughput SISO Misure di throughput MIMO Misure di efficienza dell'antenna Correlazione diretta con i risultati del laboratorio CATL Tempi di test più rapidi Funziona con il software EMQuest Configurazione a carrello mobile indipendente Camera L'AMS-7000 utilizza due sintonizzatori a piega Z, una piattaforma girevole per il DUT e una torretta per l'antenna di misura per migliorare l'isotropicità e l'omogeneità. Queste caratteristiche consentono al sistema di effettuare misure a diverse velocità e livelli di precisione. SISO TRP, TIS e Throughput Le misure TRP eseguite in una camera riverberante si basano su un campionamento continuo della densità di potenza media in un ambiente sovramodificato mentre il DUT trasmette a piena potenza. La precisione con cui è possibile misurare la potenza media è direttamente correlata al numero di campioni indipendenti disponibili. La misura TIS è l'inverso della TRP; la densità di potenza nella camera è controllata dal tester di comunicazione per il percorso di downlink. Il DUT risponde ai campioni di questo ambiente spostandosi in una serie di posizioni diverse nell'ambiente modale variabile. Il valore TIS viene quindi ricavato dalla soglia di validità dei dati riportati dopo le correzioni della camera.
