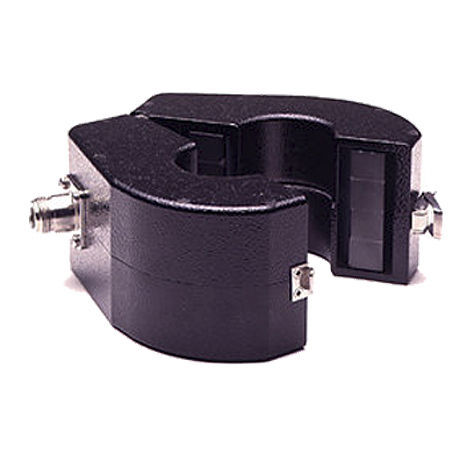

Sonda di prova 91550-1

di tensionedi correntedi frequenza

Le sonde di corrente modello 91550-1 e 91550-1L di ETS-Lindgren sono sonde sniffer con una gamma di frequenza estremamente ampia che va da 20 Hz a 100 MHz. Entrambe le serie di sonde di corrente hanno una calibrazione disponibile fino a 20 Hz, il che le rende apparecchiature di prova ideali per i metodi di prova MIL-STD-462 CEO1 e RSO1. In particolare, i nuovi limiti CEO1, che dipendono dai requisiti di corrente/tensione dell'EUT, sono più severi dei vecchi requisiti CEO1 a limite fisso. Insieme all'uso diffuso di analizzatori di spettro a microonde (come l'HP8566) con sensibilità degradata al di sotto dei 100 Hz, la sensibilità alle basse frequenze audio è molto importante. L'uso delle sonde di corrente 91197-1 con l'HP8566B consente misure di corrente inferiori a 80 dBA a 20 Hz. Si tratta di un valore inferiore di oltre 6 dB rispetto ai limiti di emissioni condotte MIL-STD-461 e relativi, compresi i limiti di modo comune sui sottomarini. I modelli 91550-1 e 91550-1L hanno una finestra di 3,18 cm (1,25 pollici), che li rende adatti alle misure sulla maggior parte dei cavi di alimentazione (il cavo AWG 4/0, adatto a diverse centinaia di ampere, ha un diametro di 12,7 mm (0,5 pollici), escluso l'isolamento). La corrente di saturazione della sonda è compatibile con la capacità di trasporto di corrente dei cavi collocati nella sua finestra. Nei casi in cui la finestra non sia sufficientemente grande, la nostra sonda 93686-1 ha una sensibilità simile con una finestra di 6,65 cm (2,62"). Caratteristiche principali Per le applicazioni di collaudo degli standard e di preconformità Misura la corrente RF senza connessione diretta Specifiche fisiche Diametro esterno: 8,26 cm (3,25 pollici) Peso: 0,6 kg (1,32 lb) Larghezza: 7,29 cm (2,87 pollici) Diametro finestra: 3,18 cm (1,25 pollici) Specifiche elettriche Frequenza minima: 10 kHz Frequenza massima: 100 MHz Impedenza di carico: 50 +/- j0
