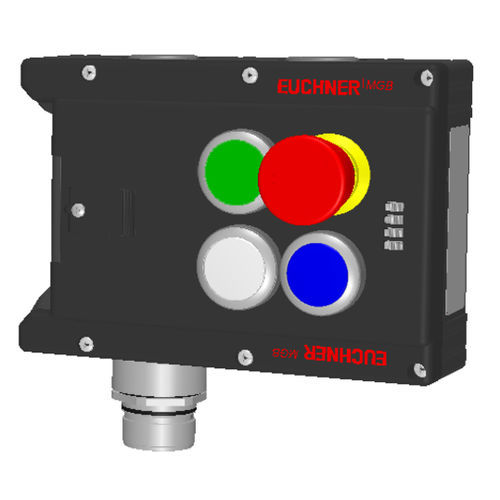

Modulo di bloccaggio MGB-L1-ARA..., (bloccaggio del riparo tramite forza elastica) con 3 pulsanti, arresto di emergenza, RC26
- Blocco della protezione con monitoraggio del blocco della protezione
- Collegabile in serie con altri dispositivi AR (ad es. CES-AR e CET-AR)
- Arresto di emergenza secondo la norma ISO 13850
- 3 pulsanti (illuminati, gn, wh, bu)
- Con connettore RC26
- Unicode
Tipo di chiusura della protezione
MGB-L1...
Il braccio di chiusura è tenuto in posizione di blocco dalla forza della molla e viene sbloccato dalla forza del solenoide (principio della corrente a circuito chiuso, blocco meccanico).
Cerniera della porta
Un fermo meccanico della porta è integrato in modo permanente nel modulo di valutazione dell'MGB. Una marcatura sul fermo facilita la regolazione.
Indicatore LED
L'indicatore LED segnala tutte le informazioni importanti sul sistema e sullo stato.
Uscite di monitoraggio
OD
ON quando la porta è chiusa
OT
Linguetta del bullone inserita nel modulo di valutazione
OL
Solenoide di blocco della protezione in posizione di blocco
OI
Diagnostica; c'è un guasto
Dispositivo di arresto di emergenza
S1
2 contatti azionati positivamente, arresto di emergenza con ritorno all'arresto, non illuminato
---
