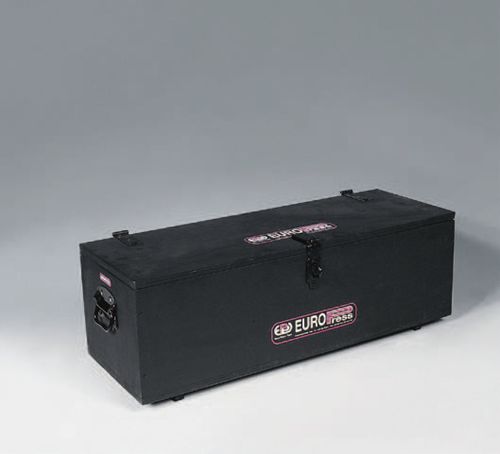

Estrattore di cuscinetti idraulico UE series

meccanicoa 3 bracci

Gli estrattori della serie UE sono composti da due parti: – Meccanica atta a collegarsi ai pezzi da estrarre, è realizzata con acciaio di alta qualità che assicura al prodotto durata ed affidabilità nel tempo. Essa assume le due tipologie fondamentali, a griffe, per consentire la presa di pezzi calettati su assi, e a tiranti, per pezzi come sopra dotati di appositi fori di attacco o, in congiunzione agli accessori per esterni e per interni, per l’estrazione di pezzi particolari; – Idraulica, che fornisce la forza necessaria, nella quale è inclusa una pompa della serie PS o PN, un cilindro della serie CMF con testina filettata ZTE, un tubo di lunghezza 1,8 m, un giunto rapido maschio ed un manometro G106L. Possono essere forniti con 5 tipi di tonnellaggio (5 – 10 – 20 – 30 – 50) ed in 3 configurazioni: – UEC# (estrattore completo) comprende tutti gli estrattori (estrattore a griffe standard e a tiranti) e l’unità idraulica; – UEG# (estrattore a griffe) comprende l’ estrattore a griffe e l’unità idraulica; – UET# (estrattore a tiranti) comprende l’ estrattore a tiranti, l’estrattore per interni e per esterni, e l’unità idraulica; – UEZ# (estrattore autocentrante) a 3 griffe che permette un posizionamento sul pezzo più preciso ed agevole. CAMPI DI UTILIZZO Indispensabili per estrarre ingranaggi, cuscinetti, giunti, boccole. Per la scelta del tipo giusto di estrattore sono fondamentali la stima della forza e la presa del pezzo da estrarre. ACCESSORI – UEB# cassetta di contenimento (escluso il modello da 50 tonnellate)
