Processo dell'olio termico caldo, pompe di superficie

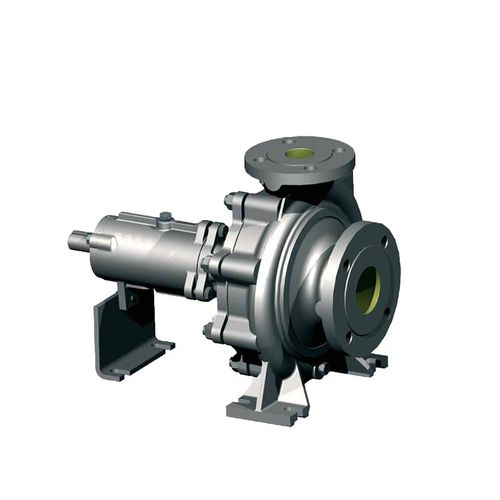

Le pompe EACD sono progettate per fluidi diatermici con una temperatura massima di 350°C. Non è necessario il raffreddamento della camera di tenuta; si può quindi evitare l'installazione di un lavaggio ausiliario. La tenuta meccanica è conforme alla norma DIN 24960. Queste pompe, dotate di uno speciale dispositivo di tenuta meccanica, possono essere utilizzate con acqua calda fino a 170°C. Costruzione: Le pompe EACD, in versione ad albero nudo, hanno una struttura standard di tipo di processo: monostadio, corpo a singola voluta; aspirazione assiale, scarico radiale superiore; girante radiale, con fori di bilanciamento assiale della spinta; corpo del cuscinetto separato, con un cuscinetto piano lubrificato dal liquido pompato e un cuscinetto assiale a sfere resistente alla spinta lubrificato a grasso.
Dettagli
FlangeDIN 2332 (std), PN 16RF
Materiali Ghisa, ghisa sferoidale, bronzo, acciaio inossidabile, acciaio al carbonio, acciaio al carbonio, Hastelloy
MontaggioAlbero nudo, azionato dal motore, giunto chiuso (EJM)
Specifiche
DN50 - 150
Fino a 350 m3/h
O.Pup a 16 bar
Fino a 100m
Fino a 3.600 rpm
tFluidi Max. Temp. : 350 °C
Acqua calda. Temp. : Fino a 150 °C
Applicazioni
Industriale
Processo
Petrolio
Caldaia
Trasferimento di acqua calda
Trasferimento di olio caldo
Trasferimento di calore e raffreddamento
Olio sintetico
Olio minerale
---
