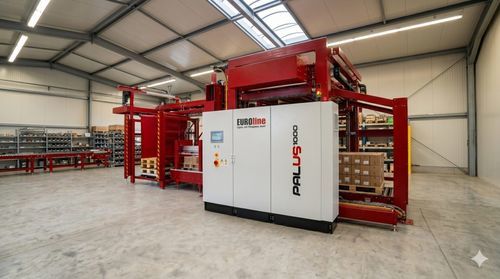

Pallettizzatore a strati Palus 1000

dall'altoa motorecompletamente automatico

Panoramica
Palettizzatore universale disponibile come palettizzatore a strati o palettizzatore a piastra scorrevole con alimentazione superiore del prodotto, per palettizzazione completamente automatica ad alte prestazioni di scatole, vassoi, lattine, casse, sacchi e prodotti simili.

Descrizione funzionale
I prodotti entrano nel palettizzatore su una o più corsie, vengono separati, conteggiati e, se necessario, ruotati di 90°. I distanziatori a barriera sono azionati dal programma quando richiesto. I livelli vengono creati spingendo progressivamente le file; lo strato completo viene quindi trasferito sopra il pallet, avanza il tappeto a rulli o la piastra di strato e lo strato viene posato sul pallet. Quando il pallet è completamente caricato, viene espulso per il prelievo.

Caratteristiche principali

• Struttura in acciaio universale, completamente chiusa per protezione da sporco
• Controllo Siemens con ampio touchscreen a colori, semplice da usare
• Centraggio motorizzato dello strato su tutti i lati con sensori di misura per posizionamento preciso
• Monitoraggio automatico delle funzioni critiche per elevata affidabilità del processo
• Posizionamento preciso dei contenitori grazie alla tecnologia di azionamento servo
• Compatibile con pallet Euro, industriali, Düsseldorf e CHEP
• Azionamenti a basso consumo energetico per ridurre il consumo
• Schemi di imballaggio modificabili dall'operatore per produzione flessibile
• Basse esigenze di manutenzione
• Unità strato intermedio opzionale sotto la piastra di strato per posizionamento simultaneo e preparazione del livello successivo
• Alimentazione automatica dei pallet vuoti da deposito cliente o magazine pallet integrato e regolabile (opzionale)

Dati tecnici principali (riepilogo)

• Dimensioni pallet: 600×800 a 1200×1200 mm
• Prestazioni: fino a 6800 contenitori/h (in base a tipo di contenitore e schema di imballaggio)
• Altezza di impilamento (testo): fino a 2400 mm; Altezza massima di impilamento (tabella tecnica): 2000 mm
• Altezza di alimentazione: 2400–2800 mm
• Altezza di riempimento del magazine per strati intermedi: 1300 mm
• Capacità magazine pallet vuoti (opzionale): 25 pallet
• Altezza del nastro trasportatore (standard): 450 mm
• Applicatore di fogli: 2 telai di aspirazione con 12 ventose ciascuno
• Aria compressa: 6–7 bar
• Tensione di alimentazione: 3 × 400 V, 50 Hz
• Consumo massimo di corrente: 36 A

Tabella tecnica (selezione)
Prestazione massima | [contenitori/h] | Fino a 6800 (a seconda della dimensione del contenitore e dello schema di imballaggio)
Schema di imballaggio | | variabile
Tipi di pallet (standard) | | Euro, industriali, 2 × 1/2 Euro
Altezza massima di impilamento | [mm] | 2000
Altezza del nastro (standard) | [mm] | 450
Magazine pallet vuoti (opzionale) | [capacità] | 25
Altezza di alimentazione | [mm] | 2400–2800
Altezza di riempimento del magazine per strato intermedio | [mm] | 1300
Numero di ventose sull'applicatore di fogli | | 2 telai di aspirazione con 12 ventose ciascuno
Aria compressa | [bar] | 6–7
Tensione di alimentazione | [V] | 3 × 400, 50 Hz
Consumo massimo di corrente | [A] | 36

Specifiche tecniche

• Nome modello: Palus 1000
• Tipo: Sistema palettizzatore universale (palettizzatore a strati o palettizzatore a piastra scorrevole)
• Dimensioni pallet supportate: 600×800 a 1200×1200 mm
• Portata: fino a 6800 contenitori/h (a seconda della dimensione del contenitore e dello schema di imballaggio)
• Altezza di alimentazione: 2400–2800 mm
• Capacità di impilamento: il testo indica fino a 2400 mm; la tabella tecnica indica 2000 mm massimo
• Magazine pallet vuoti: opzionale, capacità 25 pallet
• Altezza di riempimento del magazine per strati intermedi: 1300 mm
• Altezza del nastro trasportatore (standard): 450 mm
• Applicatore di fogli: 2 telai di aspirazione con 12 ventose ciascuno
• Requisito aria compressa: 6–7 bar
• Elettrico: 3 × 400 V, 50 Hz; consumo massimo 36 A
