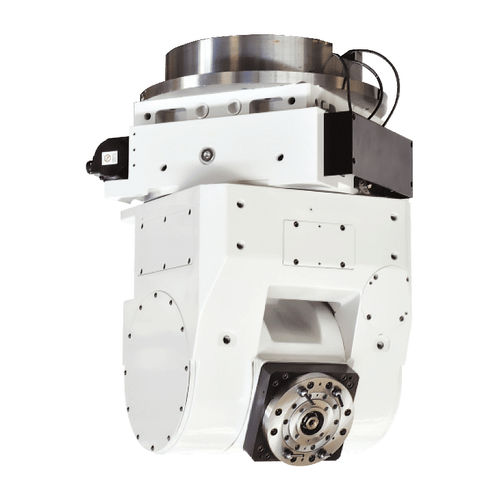

Testa di lavorazione 2 assi KW2 HS 62

angolare

Teste a forcella KW2 HS 62 PUNTI DI FORZA • Misura diretta posizionamento asse con encoder alta risoluzione • Bloccaggio assi attraverso un dispositivo flessibile assialmente e torsionalmente rigido INFORMAZIONI NECESSARIE I seguenti dati sono fondamentali per definire la piastra di accoppiamento per l’interfaccia RAM 1- Riferimento: Come la testa di fresatura è riferita alla macchina 2- Bloccaggio: Come la testa di fresatura è fissata alla macchina 3- Connessioni per: trasmissione potenza meccanica, potenza elettrica e segnali, servizi pneumatici, idraulici, per il refrigerante e per la lubrificazione. KW2 HS 62 = Max. coppia mandrino 62 Nm Integrale = La macchina è equipaggiata con solo questa testa Informazioni aggiuntive Portautensile [rif] HSK A63 Forza di bloccaggio utensile [N] 18000 Distanza naso mandrino - pivot point [mm] 218 Potenza [Kw] 40 Velocità massima [rpm] 18000 Coppia massima [Nm] 62 Angolo di rotazione con encoder Asse "A" ±105° Rapporto di trasmissione Asse "A" 400:1 Pressione di bloccaggio Asse "A" [bar] 180 Angolo di rotazione con encoder Asse "C" ±185° Rapporto di trasmissione Asse "C" 600:1 Pressione di bloccaggio Asse "C" [bar] 180 Peso [Kg] circa 500
