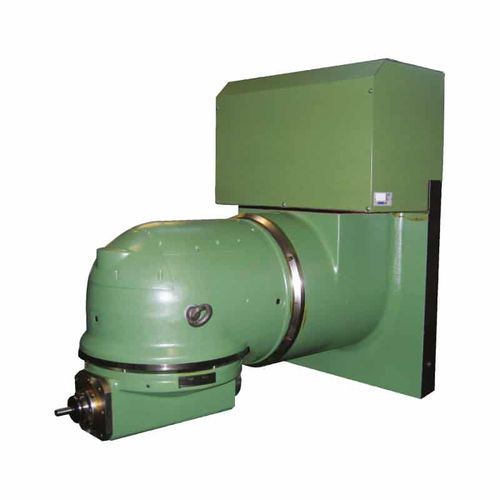

Teste ortogonali TX2 HT
PUNTI DI FORZA
• Misuradiretta posizionamento asse con encoder alta risoluzione
• Bloccaggio assi attraverso un dispositivo flessibile assialmente e torsionalmente rigido
INFORMAZIONI NECESSARIE
I seguenti dati sono fondamentali per definire la piastra di accoppiamento per l’interfaccia RAM
1- Riferimento: Come la testa di fresatura è riferita alla macchina
2- Bloccaggio: Come la testa di fresatura è fissata alla macchina
3- Connessioni per: trasmissione potenza meccanica, potenza elettrica e segnali, servizi pneumatici, idraulici, per il refrigerante e per la lubrificazione
4- Sistema di identificazione (Solo per versione accessorio)
5- Sistema antirotazione per stazionamento nel magazzino teste (Solo per versione accessorio)
6- Riferimento per stazionamento nel magazzino teste (Solo per versione accessorio)
Accessorio = La macchina è dotata di un dispositivo di cambio teste e varie teste per diversi tipi di lavorazione
Informazioni aggiuntive
Portautensile [rif]
BT 50, ISO50
Forza di bloccaggio utensile [N]
20000
Distanza naso mandrino - pivot point [mm]
250
Potenza [Kw]
37
Velocità massima [rpm]
3000
Coppia massima [Nm]
1500
Passo indexaggio corona Hirth Asse "A"
2,5°
Passo indexaggio corona Hirth Asse "C"
2,5°
Accoppiamento Hirth per Assi "A" e "C"
Z.144
Peso [Kg]
600
