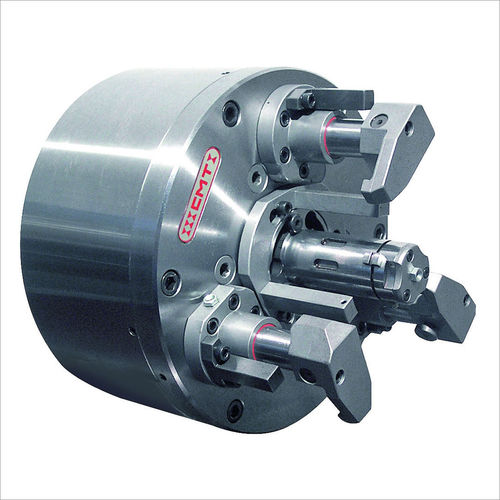

Sistema di serraggio meccanico

per pezzi da lavorareautomaticodi centraggio

Attrezzature di presa centrante e staffante per tornio/rettifica/fresa adatta al caricamento automatico Azione di presa centrante su foro del pezzo e staffante Sistema di presenza pezzo PEL Il centraggio ha un’escursione diametrale di 7 mm. Ripetibilità <0,005 Sistema di centraggio a cambio rapido Sistema movimentato da bi-cilindro Alta velocità di rotazione Componenti dell’attrezzatura Il dispositivo è composto da n.2 meccanismi indipendenti. Il primo movimenta l’espansore centrale che ha una corsa diametrale di 7mm, centrando il pezzo dall’interno. Il secondo movimento è collegato ad una piastra basculante che movimenta n.3 alberi rotanti e staffanti. Questi bloccano il pezzo garantendo la rigidità nella lavorazione. I due sistemi sono movimentati da bi-cilindro. Sull’appoggio pezzo è presente il sistema PEL che consente di verificare il corretto posizionamento del pezzo da parte del ROBOT. Il cambio formato è rapidissimo grazie a dei sistemi di innesto rapido dei vari componenti.
