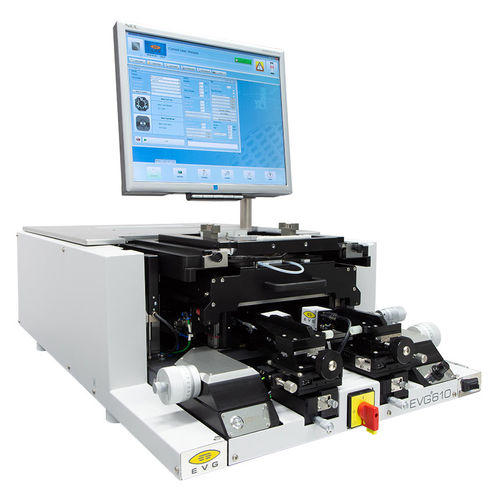

Sistema di allineamento per wafer EVG®610 BA

per incollaggioper R&SMEMS

Il sistema di allineamento del legame EVG610 è progettato per l'allineamento wafer-to-wafer fino a 150 mm di dimensioni wafer. I sistemi di allineamento del gruppo EV Group offrono uno stadio di allineamento manuale ad alta precisione con microscopio dal basso. La precisione del sistema di allineamento del legante EVG soddisfa i processi di allineamento più esigenti nella produzione MEMS e in campi emergenti come le applicazioni di integrazione 3D. Caratteristiche Più adatto per i sistemi di incollaggio EVG®501 e EVG®510 Dimensioni wafer e substrati fino a 150 / 200 mm Fase di allineamento manuale ad alta precisione Microscopio a comando manuale sul lato inferiore Interfaccia utente basata su Windows Perfetto concetto multi-utente (numero illimitato di account utente, vari diritti di accesso, diverse lingue dell'interfaccia utente) Design del sistema desktop con ingombro minimo Supporta il processo di allineamento IR Costo totale di proprietà (TCO) ottimale per la R&S e la produzione di linee pilota Dati tecnici Configurazione generale del sistema Desktop Sistema rack: opzionale Isolamento dalle vibrazioni: passivo Metodi di allineamento Allineamento posteriore: ± 2 µm 3 σ Allineamento trasparente: ± 1 µm 3 σ Allineamento IR: opzione Fase di allineamento Micrometri di precisione: manuale Opzionale: micrometri motorizzati Compensazione del cuneo: automatico
