Collettore rotante per giunti rotanti a fibra ottica
di fibra otticaelettrotticovia Ethernet

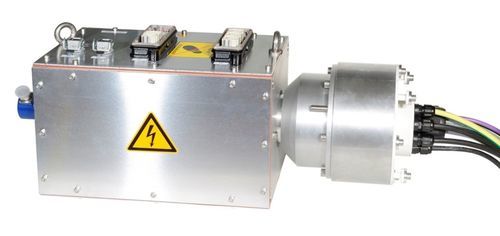

Collettore rotante per giunti rotanti a fibra ottica - EVERAXIS - di fibra ottica / elettrottico / via Ethernet
Collettore rotante per giunti rotanti a fibra ottica - EVERAXIS - di fibra ottica / elettrottico / via Ethernet
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipo
elettrottico, via Ethernet, Ethernet gigabit, di fibra ottica, ibrido, per trasmissione dati
Struttura
a capsula, ad albero cavo, con foro passante, in sotto-assiemi
Applicazioni
industriale, per centrale eolica
Materiale
in carbonio, in plastica, in acciaio inossidabile, in ottone, in alluminio, in oro, in argento, in acciaio, in acciaio al carbonio, in lega, in bronzo, in lega di rame, in metallo argentato
Altre caratteristiche
IP54, a bassa coppia, su misura, con contatti in oro, multivia, IP65, economico, ad alte prestazioni, integrato, senza contatto, per giunti rotanti a fibra ottica, rinforzato
Tensione

Max.: 1.000 V

Min.: 0 V

Corrente primaria

Max.: 350 A

Min.: 0 A

Velocità di rotazione

Max.: 250 rpm
(1.571 rad.min-1)

Min.: 0 rpm
(0 rad.min-1)

Numero di contatti

Max.: 30 unit

Min.: 1 unit

Diametro interiore

Max.: 60 mm
(2,36 in)

Min.: 0 mm
(0 in)

Diametro esterno

Max.: 500 mm
(19,69 in)

Min.: 10 mm
(0,39 in)

Descrizione

L'anello passante optoelettrico integra una giunzione rotante in fibra ottica (FORJ) con tecnologia di contatti elettrici per consentire il trasferimento simultaneo di dati ottici ad alta velocità e la trasmissione di alimentazione/segnali elettrici in un unico insieme rotante.

Panoramica
  • Combina un FORJ (giunzione rotante in fibra ottica) con contatti elettrici in oro, argento o carbonio per fornire trasmissione ottica ed elettrica in un singolo assemblaggio rotante.
  • Il FORJ garantisce trasmissione ottica ad alta velocità mentre la tecnologia dei contatti trasferisce alimentazione e altri segnali elettrici.


Progettazione e capacità
  • Un FORJ a canale singolo può essere integrato direttamente nella meccanica dell'anello passante.
  • Il montaggio del FORJ è progettato per resistere a vibrazioni severe.
  • L'albero rotante fornisce un percorso libero per il passaggio della fibra attraverso l'assemblaggio.
  • Uscite personalizzate su statore e rotore disponibili per adattarsi ai requisiti dell'applicazione.
  • Le soluzioni ibride sfruttano spazzole, opzioni senza contatto e tecnologie di trasmissione ottica nello stesso assemblaggio.
  • Gli assemblaggi sono sottoposti a rigorose campagne di qualificazione per ambienti ostili, coprendo vibrazione, temperature estreme, tenuta e invecchiamento.


Applicazioni principali
  • Turbine eoliche
  • Macchine speciali
  • Radar
  • Torrette
  • Sistemi d'arma remoti (inclusi sistemi optoelettrici e video)


Specifiche tecniche
  • Architettura ibrida: FORJ integrato + contatti elettrici (oro, argento o carbonio)
  • Ottica: FORJ supporta alte velocità di trasmissione; integrazione possibile di FORJ a canale singolo
  • Elettrico: tecnologia di contatto per trasferimento di potenza e segnali; diversi materiali di contatto disponibili
  • Meccanica: montaggio FORJ robusto contro vibrazioni severe; albero con percorso libero per la fibra
  • Personalizzazione: configurazioni di uscita statore e rotore personalizzabili
  • Qualificazione: progettato e testato per ambienti severi (vibrazioni, temperature estreme, tenuta, invecchiamento)
  • Tecnologie di trasmissione supportate: spazzole, opzioni senza contatto e sistemi ottici
