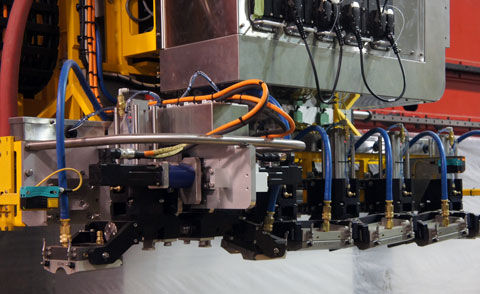

Sistema di ispezione a resistenza ERW Off-Line

automatizzatoper tubi senza saldaturadi cordoni di saldatura

I sistemi fuori dalla linea di produzione ERW utilizzano la tecnologia phased array (PA) per ispezionare le saldature e larea influenzata termicamente (HAZ - heat-affected zone) di tubazioni saldate mediante resistenza elettrica (ERW - electrical resistance welded) utilizzate nel settore Oil & Gas per le tubazioni di tipo OCTG (oil country tubular good) e line pipe. Due sonde PA, una posizionata su ogni lato della saldatura, assicurano una copertura completa della saldatura e dellHAZ a unampiezza costante. Controllo qualità rigoroso della saldatura e dellHAZ nella linea di produzione di tubazioni ERW Delle sonde PA Evident di alta qualità sono integrate nei nostri sistemi di controlli fuori dalla linea di produzione ERW completamente automatizzati per soddisfare le rigorose esigenze di ispezione per le saldature e le norme internazionali che si applicano alla produzione delle tubazioni. I sistemi automatizzati possono essere installati in qualunque posizione del processo di produzione, inoltre le flessibili opzioni di configurazione offrono ai produttori delle soluzioni adatte alle loro esigenze. Il sistema ispeziona la superficie interna e esterna delle saldature delle tubazioni ERW (con un diametro esterno compreso tra 60,3 mm e 660,4 mm) e larea influenzata termicamente (HAZ). I seguenti tipici difetti sono rilevati nella saldatura mediante il dedicato sistema di ispezione delle saldature: • Cricche longitudinali • Fori passanti (TDH - through-drilled hole) • Difetti da laminazione nellHAZ (fino a 25 mm su ogni alto della saldatura) Caratteristiche principali della soluzione allavanguardia e automatizzata fuori dalla linea di produzione ERW
