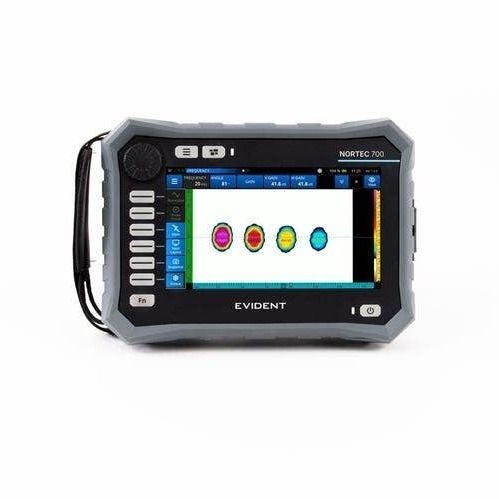

Rilevatore di difetti ad imaging NORTEC™700

a corrente di Foucaultper CNDportatile

Breve descrizione
Il NORTEC 700 è un rilevatore di difetti a correnti parassite che integra ECT convenzionale ed ECA avanzato in un unico strumento. Progettato per ispezioni critiche nei settori aerospaziale, difesa e controllo industriale, supporta l'ispezione fori per bulloni, funzionamento a doppia frequenza e imaging a matrice semplificando setup e operazioni in campo.

Modelli disponibili

• N700: Correnti parassite convenzionali (ECT) per ispezioni a frequenza singola su superficie e zone prossime alla superficie.
• N700D: Aggiunge operatività a doppia frequenza e funzionalità avanzate per ispezione dei fori per bulloni.
• N700i: Integra ECT ed ECA avanzato con rilevamento automatico degli strati e visualizzatore difetti.

Caratteristiche principali

• Piattaforma unica ECT/ECA con preset intelligenti basati su applicazione per setup ripetibili.
• Controlli ibridi (tasti + touchscreen) per uso rapido in sito.
• Supporto sonde ECA di nuova generazione (fino a 256 canali) e capacità array fino a 128 slot temporali.
• Funzioni per ispezione fori: modalità Freeze, rilevamento automatico degli strati e Defect Viewer (N700i).
• Elevata frequenza di campionamento e filtri flessibili per ispezioni con scanner o manuali.
• Design robusto con grado di protezione IP65 e conformità a test meccanici MIL.

Sonde di nuova generazione
Il supporto alle sonde ECA migliora la ripetibilità, uniforma la qualità del segnale tra sonde e semplifica la calibrazione. I modelli array gestiscono un alto numero di canali per imaging dettagliato.

Ispezione fori e rilevamento strati
Il rilevamento automatico degli strati e la modalità Freeze riducono i falsi allarmi nelle ispezioni di fori e multilayer. Il Defect Viewer sovrappone immagini dello scanner per una precisa localizzazione delle indicazioni correlate agli elementi di fissaggio.

Connettori e compatibilità sonde
Interfacce standard: connettore LEMO® a 16 pin (compatibile POWERLINK™), connettore BNC ECT con bilanciamento interno automatico, connettore ECA e I/O per integrazione di sistemi. Il riconoscimento automatico delle sonde e i preset strumentali velocizzano le operazioni in campo.

Display e opzioni di layout
Display da 7" ad alta luminosità con mappatura colore avanzata e layout selezionabili: piano di impedenza singolo/doppio, sweep (strip chart), vista 1:1, C-scan, C-scan waterfall, schermo diviso e vista all-in-one fino a tre tracce configurabili.

Integrazione e affidabilità
Il NORTEC 700 si integra nei sistemi di ispezione e supporta controllo remoto via software PC, porte USB‑C e Wi‑Fi/Bluetooth opzionali. Caratteristiche principali: IP65, temperatura operativa -10 °C a 50 °C, 64 GB di memoria interna, campionamento fino a 30 kHz, risoluzione 32 bit e 3 allarmi indipendenti.

Applicazioni

• Aerospaziale: ispezioni di superfici, ruote e fori per bulloni per attività MRO e OEM.
• Difesa: ispezioni di fissaggi e strutture in condizioni operative critiche.
• Ispezione industriale: saldature, scambiatori/tubi, superfici e controlli di corrosione.

Specifiche tecniche

• Dimensioni: 230,7 mm × 166,9 mm × 71,9 mm
• Peso: 1,79 kg (con batteria agli ioni di litio)
• Grado di protezione: IP65
• Batteria: 600-BAT-L-2 (Li‑ion), autonomia ≥ 8 h (ECT standard)
• Temperatura operativa: -10 °C – 50 °C (80% UR)
• Display: 7" TFT LCD (154,2 mm × 85,9 mm, diag. 177,8 mm)
• Alimentazione: 24 VDC (60 W)
• Memoria interna: 64 GB
• Range frequenze: 5 Hz – 12,5 MHz
• Guadagno: 0–100 dB (step 1 dB)
• Capacità array: fino a 128 slot; supporto sonde fino a 256 canali
• Frequenza di campionamento: fino a 30 kHz; risoluzione: 32 bit
• Connettività: USB‑C, Wi‑Fi/Bluetooth (opzionali), LEMO I/O 19 pin
• Robustezza: test di caduta, urto e vibrazione conformi a metodi MIL
