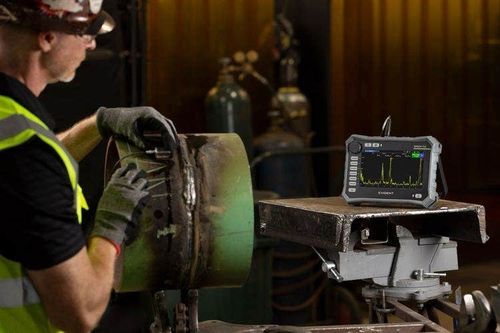

Rilevatore di difetti ad ultrasuoni convenzionali EPOCH™ 700

per CNDportatiledigitale

Descrizione breve
Il EPOCH™ 700 è un rilevatore di difetti a ultrasuoni convenzionale che unisce digitalizzazione A-scan a 24 bit, touchscreen, manopola di regolazione dedicata e tasti ad accesso diretto. Progettato per ispezioni in campo, supporta file .nde aperti e la registrazione A-scan a bordo per registri di ispezione verificabili.

Panoramica
Lo strumento fornisce acquisizione del segnale ad alta risoluzione e dati leggibili anche in ambienti ad alto rumore. L'interfaccia ibrida (touchscreen + manopola + pulsanti fisici) consente un funzionamento efficace con guanti e in condizioni difficili. Il supporto .nde e la reportistica integrata semplificano trasferimento e tracciabilità dei dati.

Capacità principali

• Digitalizzazione A-scan a 24 bit con minimo 1024 campioni per A-scan e visualizzazione di ampiezza fino a 0–800% dell'altezza schermo
• Ricevitore ad alta gamma dinamica per minimizzare saturazione e clipping
• Display 7 pollici ad alta risoluzione per rendering A-scan e sovrapposizioni leggibili
• PerfectSquare™ pulsatore regolabile (20 ns–5000 ns) con tensioni d'impulso 100/200/300/400 V e smorzamento selezionabile
• Oltre 20 set di filtri digitali (narrowband, wideband, low-pass)
• Metodi di sizing: DAC/TCG (ASME, JIS, CNDAC, personalizzate), DGS/AVG, AWS D1.1/D1.5
• Registrazione A-scan a bordo fino a 30 s a 60 fps e supporto formato .nde
• Scocca IP65 e test MIL‑STD per affidabilità in campo

Progettato per ispettori e workflow
Ergonomia bilanciata (≈1,8 kg con batteria) per operazioni con una mano. Include visualizzazione ray‑trace per setup pezzi/saldature, configuratore visivo dei metodi di sizing, 64 GB di memoria interna, Wi‑Fi e Bluetooth per trasferimento wireless e generazione report direttamente dallo strumento.

Applicazioni
Adatto per ispezione saldature, ispezione materiali compositi, controllo componenti e metalli, collaudo qualità in produzione e ispezioni nucleari impegnative. Qualifiche EPRI PDI e supporto sonde qualificate (es. C542, C571, C5011) per applicazioni critiche.

Specifiche (selezionate)
Dimensioni scocca: 230,7 mm × 166,9 mm × 71,9 mm
Peso: 1,8 kg (batteria inclusa)
Autonomia batteria: >8 ore tipiche
Display: TFT LCD 7 pollici
Archiviazione dati: 64 GB interna
Tensioni impulso: 100/200/300/400 V; pulsatore 20 ns–5000 ns
Profondità A-scan: 24 bit; campioni ≥1024 per A-scan
Gamma ampiezza: 0–110%, 0–400% o 0–800% FSH selezionabile
Classe IP: IP65
Connettività: USB-C, Wi‑Fi, Bluetooth, connettore LEMO 19 poli
