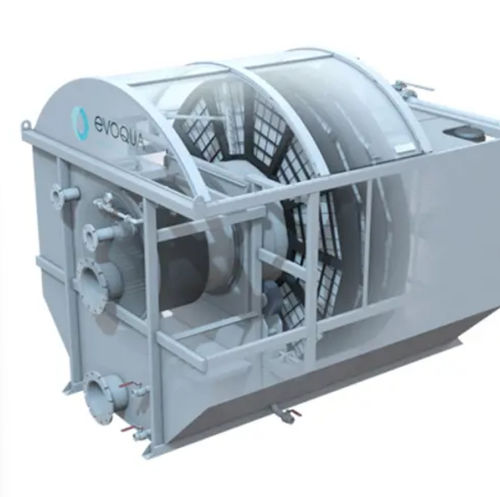

Gruppo di filtrazione a disco Forty-X®

raccoglitorein pannelliper acqua

Panoramica
La serie Forty-X® Disc Filter Armor è un dispositivo di filtrazione ad alta portata che utilizza un pre-schermo integrato e pannelli in acciaio inossidabile progettati per gestire elevati carichi di solidi e garantire una maggiore portata idraulica. Il pannello filtrante in mesh terziaria ottimale tessuta (OTM) utilizza fili in acciaio inossidabile 316L per creare una trama che migliora la raccolta e il rigetto dei solidi. La configurazione del pannello include un robusto telaio strutturale stampato e una guarnizione assistita dalla pressione che consente ai pannelli di sostenere e operare con una perdita di carico più elevata e fornire una portata maggiore rispetto ad altri design a pannelli piatti in poliestere tessuto. La serie Forty-X Disc Filter Armor di Evoqua combina la tecnologia di filtrazione outside-in e inside-out in un'unica unità controllata da PLC; l'acqua in ingresso passa attraverso il pre-schermo (outside-in) nei pannelli del filtro a dischi (inside-out). Questa combinazione di due tecnologie di filtrazione in un'unica unità offre un'opzione efficace e robusta per applicazioni difficili.

Brevetti
Può essere coperto da uno o più dei seguenti brevetti: 7,597,805; 7,972,508; 8,118,175; 8,409,436; 8,801,929; 8,808,542; 8,961,785.

Caratteristiche

• Un pre-schermo integrato per gestire elevati carichi di solidi e proteggere il filtro a dischi rimuovendo materiali organici e inorganici.
• I pannelli filtranti in mesh terziaria ottimale (OTM) utilizzano fili in acciaio inossidabile 316L per creare una trama che migliora la raccolta e il rigetto dei solidi.
• Sistema di pulizia chimica automatizzato.
• Semplice da gestire e mantenere.
• Design modulare che offre flessibilità e espandibilità.
• Adatto per il retrofit di filtri convenzionali esistenti.

Caratteristiche / Specifiche tecniche

• Tipo di filtrazione: Combinazione outside-in (pre-schermo) e inside-out (pannelli a disco) in un'unica unità controllata da PLC.
• Materiale del pannello filtrante: Mesh terziaria ottimale tessuta (OTM).
• Materiale dei fili: Fili in acciaio inossidabile 316L nei pannelli OTM.
• Costruzione dei pannelli: Robusto telaio strutturale stampato con guarnizione assistita dalla pressione.
• Vantaggi di progettazione: Gestisce elevati carichi di solidi, supporta perdite di carico maggiori e fornisce una portata idraulica superiore rispetto ai pannelli piatti in poliestere tessuto.
• Pulizia: Sistema di pulizia chimica automatizzato incluso.
• Controllo: Unità controllata da PLC.
• Modularità: Design modulare per flessibilità ed espandibilità; adatto per retrofit di filtri convenzionali.
• Documentazione: Schede tecniche del prodotto disponibili (due schede riferite).
• Copertura brevetti: Vedi i brevetti elencati sopra.
