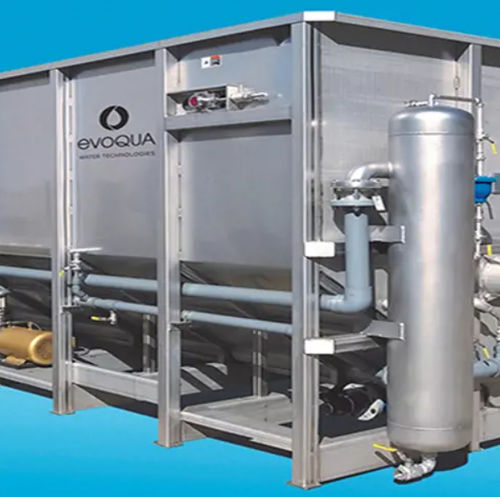

Impianto di flottazione ad aria disciolta ad aria disciolta RT series

Panoramica
Evoqua propone tre unità DAF (Dissolved Air Flotation) in noleggio, di diverse dimensioni, progettate per rimuovere solidi sospesi totali (TSS), domanda biologica di ossigeno (BOD) e grassi, oli e lubrificanti (FOG) da flussi di acque reflue industriali e municipali. I sistemi DAF della serie RT utilizzano un circuito di ricircolo acqua‑aria disciolta per creare bolle di dimensione micrometrica che si attaccano ai contaminanti; le bolle e i contaminanti risalgono in superficie e vengono rimossi da uno skimmer mentre i solidi più pesanti vengono evacuati tramite una coclea di fondo.

Applicazioni comuni

• Recupero e riutilizzo del prodotto
• Pretrattamento per rispettare i limiti di scarico in fognatura
• Pretrattamento per ridurre il carico sugli impianti biologici a valle
• Finitura dell'effluente del trattamento biologico
• Addensamento dei biosolidi

Principio di funzionamento
Un flusso di ricircolo dell'effluente chiarificato viene pressurizzato con aria, quindi combinato e miscelato con le acque reflue in ingresso in una zona di contatto interna. Quando l'aria disciolta esce dalla soluzione si formano bolle micrometriche che aderiscono ai solidi e ad altri contaminanti. Gli agglomerati bolla‑contaminante galleggiano in superficie e formano un letto galleggiante che viene rimosso da uno skimmer di superficie in un'imbuto interno di raccolta. I solidi più pesanti sedimentano e vengono trasportati da una coclea di fondo verso lo scarico dei solidi sedimentati.

Caratteristiche principali

• Design completo montato su skid per installazione rapida e semplice
• Serbatoio robusto in acciaio inossidabile 304/316 (resistente alla corrosione, minima flessione)
• Tubo di flocculazione integrato con tre porte di iniezione chimica per dosaggio e miscelazione di coagulante/flocculante
• Design sicuro, semplice e a bassa manutenzione (non richiede pacchi lama)
• Cabinet di controllo NEMA 4X completamente pre‑cablatо; singolo punto di alimentazione 460V/3f per funzionamento
• Sistema HELLBENDER® whitewater leader nel settore (non richiede sorgente d'aria esterna)
• Azionamento skimmer a velocità variabile
• Grande imbuto interno di galleggiamento per minimizzare i requisiti di pompaggio; sensore di livello galleggiante opzionale per pompaggio automatico dei fanghi
• Coclea automatizzata per i solidi sedimentati
• Componenti di trasmissione e pompe di qualità selezionati per affidabilità a lungo termine

Modelli disponibili e principali specifiche

• RT-50A
  • Dimensioni complessive (L x W x H): 15'‑7" x 6'‑4" x 7'‑2"
  • Peso spedizione: 5.100 lbs
  • Peso in esercizio: 16.300 lbs
  • Portata effluente: 90 gpm nominale / 200 gpm max
  • Pressione: Gravità
  • Elettrico: 460V / 3 fase / 60 Hz / 31 FLA
  • Pompa opzionale: 3 HP–10 HP (a seconda del volume/caratteristiche dei fanghi)
  • Connessioni di servizio (Ingresso / Uscita / Galleggiante): 6" / 6" / 4" - Flangia 150#
  • Scarico solidi sedimentati: flangia 4"
  • Pompa di ricircolo: Hellbender HB-90, 15 HP
  • Area attiva: 57 ft²
  • Volume acqua nominale: 1.260 gallons
  • Capacità imbuto di galleggiamento: 100 gallons
• RT-100A
  • Dimensioni complessive (L x W x H): 20'‑7" x 8'‑5" x 8'‑2"
  • Peso spedizione: 8.000 lbs
  • Peso in esercizio: 33.300 lbs
  • Portata effluente: 200 gpm nominale / 400 gpm max
  • Pressione: Gravità
  • Elettrico: 460V / 3 fase / 60 Hz / 31 FLA
  • Pompa opzionale: 3 HP–10 HP (a seconda del volume/caratteristiche dei fanghi)
  • Connessioni di servizio (Ingresso / Uscita / Galleggiante): 8" / 8" / 6" - Flangia 150#
  • Scarico solidi sedimentati: flangia 4"
  • Pompa di ricircolo: Hellbender HB-90, 15 HP
  • Area attiva: 101 ft²
  • Volume acqua nominale: 1.260 gallons
  • Capacità imbuto di galleggiamento: 170 gallons
• RT-240A
  • Dimensioni complessive (L x W x H): 33'‑3" x 10'‑5" x 9'‑8"
  • Peso spedizione: 14.100 lbs
  • Peso in esercizio: 83.300 lbs
  • Portata effluente: 480 gpm nominale / 1.000 gpm max
  • Pressione: Gravità
  • Elettrico: 460V / 3 fase / 60 Hz / 44.6 FLA
  • Pompa opzionale: 3 HP–10 HP (a seconda del volume/caratteristiche dei fanghi)
  • Connessioni di servizio (Ingresso / Uscita / Galleggiante): 12" / 12" / 6" - Flangia 150#
  • Scarico solidi sedimentati: flangia 6"
  • Pompa di ricircolo: Hellbender HB-150, 20 HP
  • Area attiva: 239 ft²
  • Volume acqua nominale: 8.450 gallons
  • Capacità imbuto di galleggiamento: 360 gallons

Note

• Disponibilità di noleggi per periodi di tre mesi o più.
• I sistemi DAF confezionati della serie RT incorporano decenni di miglioramenti continui e sono impiegati in applicazioni diverse.

Specifiche tecniche

• Marchio: Evoqua (serie RT)
• Tecnologia: Dissolved Air Flotation (DAF) — ricircolo acqua con aria disciolta che produce bolle micrometriche per far galleggiare i contaminanti
• Obiettivi tipici di rimozione: TSS, BOD, FOG
• Alimentazione (esempi): 460V / 3 fase / 60 Hz (31–44.6 FLA a seconda del modello)
• Pompe di ricircolo: serie Hellbender HB (HB-90 15HP per RT-50A/RT-100A; HB-150 20HP per RT-240A)
• Dimensioni delle flange di collegamento variabili per modello (esempi ingresso/uscita/galleggiante: 6"/6"/4" fino a 12"/12"/6" - Flangia 150#)
• Selezione pompa fanghi opzionale tipicamente 3 HP–10 HP in base a volume e caratteristiche dei fanghi
• Coclea automatizzata per i solidi sedimentati e controllo opzionale della pompa fanghi tramite sensore di livello galleggiante
