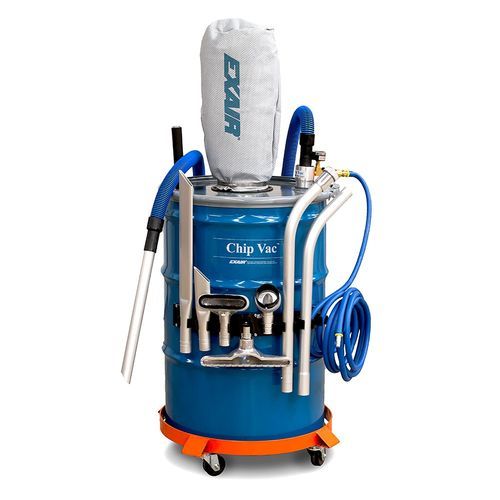

Aspiratore a tamburo di trucioli 6193 series

industrialea seccoper polveri

Panoramica
Il sistema Chip Vac EXAIR azionato ad aria compressa è un aspiratore industriale progettato per raccogliere trucioli e detriti di metallo, legno o plastica. Produce una forte aspirazione a flusso diretto che convoglia i trucioli in un tamburo standard. Il Mini Chip Vac include un tamburo da 5 galloni per lavori di piccola entità. Il sacco filtrante fornito riduce le polveri aerotrasportate durante usi intermittenti. Il tamburo è incluso solo con il Mini Chip Vac (modello P6193).

Avvertenza
Non utilizzare con materiali o liquidi a basso punto di infiammabilità o infiammabili, come olio combustibile, alcool, solventi minerali, benzina o cherosene. Non usare con polveri combustibili.

Applicazioni

• Centri di lavoro CNC
• Tornitrici
• Sega
• Fresatrici
• Trapani
• Affilatrici
• Router
• Macchine per stampaggio
• Raccolta di assorbenti e pulizia officina

Vantaggi

• Nessuna parte mobile nel generatore di vuoto
• Economico e di facile manutenzione
• Non richiede motore elettrico
• I trucioli vengono trasferiti direttamente nel tamburo per uno smaltimento semplice
• Azione a flusso diretto potente per una rapida raccolta
• Include accessori per l applicazione
• Funzionamento più silenzioso rispetto agli aspiratori elettrici tipici

Versioni Chip Vac

• Chip Vac: Pulizia generale e trasferimento trucioli. Include l unità di aspirazione Chip Vac, coperchio tamburo con blocco a leva, valvola di sicurezza automatica, sacco filtrante, 10 ft di tubo flessibile 1-1/2 in, bacchetta per trucioli, due prolunghe, bocchetta per fessure, spazzola e raschietto.
• Deluxe Chip Vac System: Aggiunge un carrello per tamburo e un supporto per utensili per tamburi a testa chiusa (30, 55 o 110 galloni).
• Premium Chip Vac System: Migliora il Deluxe includendo un tamburo da 30, 55 o 110 galloni, utensili in alluminio heavy-duty, tubo antistatico da 10 ft e 20 ft di tubo per aria compressa con raccordi rapidi.
• 5 Gallon Mini Chip Vac: Stesse caratteristiche adattate a un tamburo da 5 galloni; include tamburo da 5 galloni con coperchio e anello di bloccaggio e utensili.
• 5 Gallon Deluxe Mini Chip Vac: Sistema mini con carrello per tamburo aggiunto.

Cosa è incluso

• Assemblaggio di aspirazione Chip Vac
• Coperchio tamburo con blocco a leva
• Valvola di arresto manuale
• Sacco filtrante
• Tubo flessibile 10 ft 1-1/2 in I.D.
• Bacchetta per trucioli e due prolunghe
• Bocchetta per fessure
• Spazzola
• Raschietto

Prestazioni del sistema Chip Vac

• 30, 55 e 110 gal — Pressione di alimentazione: 80 PSIG (5.5 BAR) — Consumo d aria: 40 SCFM (1,132 SLPM) — Ingresso: 3/8 NPT — Livello sonoro: 77 dBA
• 5 gal — Pressione di alimentazione: 80 PSIG (5.5 BAR) — Consumo d aria: 33 SCFM (934 SLPM) — Ingresso: 3/8 NPT — Livello sonoro: 77 dBA

Come funziona
L aria compressa, tipicamente 80–100 PSIG (5.5–6.9 BAR), entra in una plenum anulare ed è iniettata attraverso ugelli direzionati nella gola. Questi getti generano il vuoto all aspirazione, attirano il materiale, lo accelerano attraverso l unità e lo convogliano nel tamburo. L aria di scarico esce tramite la presa sul coperchio del tamburo mentre le particelle aerotrasportate vengono trattenute dal sacco filtrante.

Specifiche

• Marca: EXAIR
• Modello sulla scheda prodotto: P6193
• Opzioni capacità tamburo: 5, 30, 55, 110 galloni
• Pressione consigliata: 80 PSIG (tipica)
• Intervallo di pressione: 80–100 PSIG (5.5–6.9 BAR)
• Consumo d aria: 40 SCFM (1,132 SLPM) per 30/55/110 gal; 33 SCFM (934 SLPM) per 5 gal
• Ingresso aria: 3/8 NPT
• Livello sonoro: 77 dBA
• Incluso: coperchio con blocco a leva, valvola di arresto manuale, sacco filtrante, tubo flessibile 10 ft 1-1/2 in, bacchetta per trucioli, due prolunghe, bocchetta per fessure, spazzola, raschietto (tamburo incluso solo con Mini Chip Vac)
• Avvertenze: Non utilizzare con liquidi infiammabili o polveri combustibili
