Tubo vortex per raffreddamento localizzato 3808

per aria fredda

Descrizione
Soluzione collaudata per ridurre i tempi di fermo e aumentare la produttività in operazioni con piccoli componenti soggetti a calore. Il Mini Cooler™ di EXAIR produce un getto di aria fredda concentrata per prevenire l'accumulo di calore su utensili e pezzi. Efficace per processi ad alta velocità per evitare bruciature, fusione e rotture legate al calore. Funzionamento silenzioso senza parti in movimento. Disponibile con una o due uscite fredde.

Applicazioni

• Raffreddamento di piccoli utensili
• Raffreddamento di aghi
• Raffreddamento di lame
• Lucidatura/rettifica di lenti

Vantaggi

• Bassi costi di installazione e esercizio
• Aumenta i ritmi di produzione
• Migliora le tolleranze dimensionali
• Silenzioso e compatto; nessuna parte soggetta a usura

Accessori
5904 - Mini Cooler™ Single Point Hose Kit (incluso con 3808)
5905 - Mini Cooler™ Dual Point Hose Kit (incluso con 3308)
9003 - Separatore filtro con scarico manuale, 1/4 NPT (incluso con 3808)
9012 - Valvola di intercettazione manuale, 1/4 NPT
9027 - Filtro per rimozione olio, 1/4 NPT, 24 SCFM (680 SLPM)

Sistemi

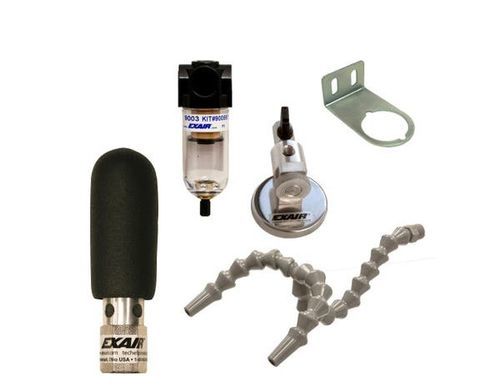

Sono disponibili due sistemi: il modello 3808 (una uscita fredda) include il Mini Cooler™, il Mini Single Point Hose Kit, base magnetica snodabile e il separatore filtro con scarico manuale con staffa di montaggio. Il modello 3308 (due uscite fredde) include il Mini Cooler™, il Mini Dual Point Hose Kit, base magnetica snodabile e il separatore filtro con scarico manuale con staffa di montaggio.

Principio di funzionamento
Il Mini Cooler™ utilizza un tubo vortex che converte un piccolo flusso di aria compressa in due flussi concentrici a senso opposto. I flussi scambiano calore, producendo aria fredda a un'estremità e aria calda all'altra. Un tubo flessibile dirige il getto di aria fredda sulla superficie da raffreddare.

Specifiche tecniche

• Modello / SKU mostrato in questa pagina: P3808
• Configurazioni: uscita fredda singola (3808) o uscita fredda doppia (3308); modello Mini Cooler™ solo referenziato (3708)
• Portata d'aria fredda (panoramica): ~20°F (-7°C) corrente d'aria fredda per prevenire l'accumulo di calore
• Valore in tabella prestazioni: Temperatura uscita 16°F (-9°C)
• Consumo d'aria: 8 SCFM (227 SLPM) — condizioni di aria di alimentazione riferite a 100 PSIG (6,9 BAR) & 70°F (21°C)
• Livello sonoro: 76 dBA misurato a 3 ft (914 mm)
• Connessione ingresso: 1/4 NPT
• Funzionamento: nessuna parte mobile; funzionamento silenzioso
• Opzioni kit tubi incluse: uscita fredda singola o uscita fredda doppia
