Ugello di pulizia 6193685 HydroClaw® (HC)

per liquidiin acciaio inossidabile 316Lper applicazioni igieniche

Panoramica
Ugello statico per pulizia serbatoi HydroClaw® (HC) conforme alla FDA, resistente alle ostruzioni, con passaggio particelle fino a 1/4" (6,4 mm). Progettato per aperture compatte, offre un getto uniforme a 360° e portate elevate a bassa pressione per operazioni CIP.

Applicazioni

• Pulisce in modo efficace ed efficiente:
• Serbatoi di fermentazione
• Serbatoi e caldaie per birra limpida
• Barili, contenitori e fusti

Vantaggi

• Ampio passaggio libero (fino a 1/4") per ridurre le ostruzioni
• Adatto a fluidi di pulizia ricircolati
• Costruito in acciaio inossidabile 316L resistente alla corrosione e conforme alla FDA

Materiali

• Acciaio inossidabile 316L (conforme FDA)

Funzionamento

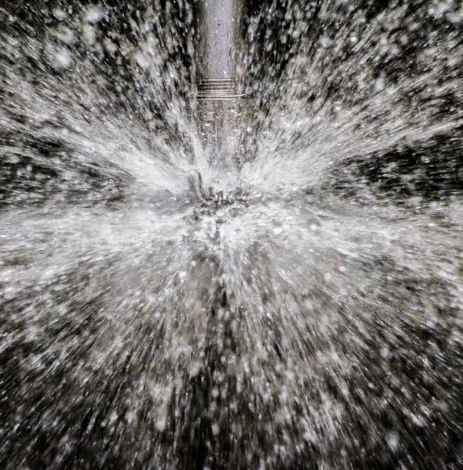

Gli ugelli fissi (statici) non hanno parti mobili. La geometria HydroClaw® assicura un ampio passaggio libero e genera getti robusti che, deviati da coppe deflettenti, formano uno spruzzo uniforme a 360°, fornendo un'azione di risciacquo adatta a sporco da leggero a moderato.

Dimensioni e prestazioni (imperiale)
Angolo di spruzzo: 360°
Modelli: 6193685, 6193688, 6195965
Opzioni di collegamento: 3/4 FNPT; Clip-on tubo 1"; Clip-on tubo 1-1/2"
A: 2.38" (tutti i modelli)
B: 3.59" (6193685), 3.59" (6193688), 4.00" (6195965)
D: (6193685: n/a), 0.75" (6193688), 0.75" (6195965)
E: (6193685: n/a), 0.16" (6193688), 0.16" (6195965)
F: (6193685: n/a), 1.00" (6193688), 1.50" (6195965)
G (Passaggio libero): 0.25" (tutti i modelli)
Peso: 15 oz (6193685), 14 oz (6193688), 18 oz (6195965)
Diametro di copertura @ 30 psi: 8' (circa)

Prestazioni (imperiale - Portata GPM)
A 25 psi: 6193685 = 33.4 GPM; 6193688 = 35.7 GPM; 6195965 = 35.7 GPM
A 30 psi: 6193685 = 36.6 GPM; 6193688 = 38.9 GPM; 6195965 = 38.9 GPM
A 35 psi: 6193685 = 39.5 GPM; 6193688 = 42.0 GPM; 6195965 = 42.0 GPM
A 40 psi: 6193685 = 42.0 GPM; 6193688 = 44.8 GPM; 6195965 = 44.8 GPM

Dimensioni e prestazioni (metrico)
A: 60.5 mm (tutti i modelli)
B: 91.2 mm (6193685), 91.2 mm (6193688), 102 mm (6195965)
D: (6193685: n/a), 19.1 mm (6193688), 19.1 mm (6195965)
E: (6193685: n/a), 4.1 mm (6193688), 4.1 mm (6195965)
F: (6193685: n/a), 25.4 mm (6193688), 38.1 mm (6195965)
G (Passaggio libero): 6.4 mm (tutti i modelli)
Peso: 416 g (6193685), 391 g (6193688), 504 g (6195965)
Diametro di copertura @ 2 BAR: 2.4 m (circa)

Prestazioni (metrico - Portata LPM)
A 1.5 BAR: 6193685 = 119 LPM; 6193688 = 125 LPM; 6195965 = 125 LPM
A 2.0 BAR: 6193685 = 136 LPM; 6193688 = 145 LPM; 6195965 = 145 LPM
A 2.5 BAR: 6193685 = 152 LPM; 6193688 = 161 LPM; 6195965 = 161 LPM
A 3.0 BAR: 6193685 = 166 LPM; 6193688 = 176 LPM; 6195965 = 176 LPM

Specifiche tecniche

• Brand: BETE
• Commercial name: HydroClaw® (HC)
• Product SKU (site): P6193685
• Materiale: acciaio inossidabile 316L (conforme FDA)
• Angolo di spruzzo: 360°
• Passaggio massimo particelle: fino a 1/4" (6,4 mm)
• Opzioni di collegamento: 3/4 FNPT; Clip-on tubo 1"; Clip-on tubo 1-1/2"
• Progettazione: ugello statico (senza parti mobili)
• Adatto a fluidi di pulizia ricircolati
• Diametro di copertura: ~8' a 30 psi (~2.4 m a 2 BAR)
• Portate rappresentative: vedere sezione Dimensioni e prestazioni (imperiale e metrico)
• Modelli disponibili sul sito: 6193685, 6193688, 6195965
