Raccordo passante per sensore EXflow 710

Panoramica

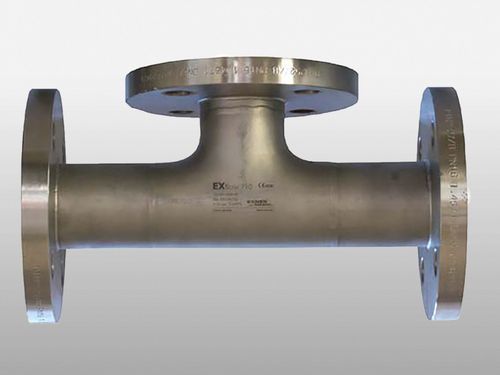

Il raccordo di passaggio EXflow 710 è un accessorio progettato per alloggiamenti estraibili e per montaggi statici. È destinato all'uso con i gruppi estraibili EXtract 810 e 810M e con il montaggio statico EXstatic 310. La geometria posiziona il sensore direttamente nel flusso di processo per garantire misure rappresentative e ripetibili. Il corpo è realizzato in acciaio inossidabile e disponibile in più diametri nominali e configurazioni di connessione. Un rivestimento ETFE conduttivo opzionale migliora la resistenza chimica per fluidi aggressivi.

Compatibilità
Adatto per l'integrazione diretta dei sensori con i gruppi estraibili EXtract 810 / 810M e con i montaggi statici EXstatic 310. Consente l'installazione in linea e la sostituzione del sensore senza interrompere il processo.

Vantaggi principali

• Dimensioni disponibili: DN25 / 1" e DN50 / 2"
• Direzione di flusso selezionabile: 90° o 180°
• Opzioni di materiale: acciaio inox (1.4571 / 316Ti) o rivestimento ETFE (opzione conduttiva)
• Varie versioni di connessioni di processo e sensore
• Portata di pressione e temperatura: fino a 16 bar e 140 °C
• Versione con flangia DN50 disponibile su richiesta con rivestimento PFA (naturale o conduttivo) in acciaio inox 1.4571 o acciaio P235GH rivestito

Opzioni di configurazione (selezione sulla scheda prodotto)

• Materiale: acciaio inox 1.4571 / 316Ti o acciaio inox 1.4571 / 316Ti rivestito in ETFE
• Connessione di processo: flangia DN25, flangia DN50 PN16, flangia ANSI 1" , flangia ANSI 2" 150lbs, tubo di saldatura DN25 / 1" o DN50 / 2"
• Supporto / connessione sensore: flangia DN50, flangia ANSI 2" , presa G1 1/4" , filettatura femmina NPT 3/4" , filettatura femmina G3/4"
• Direzione di flusso: 180° o 90°

Specifiche
Materiale: 1.4571 / 316Ti (rivestimento ETFE opzionale)
Pressione di processo: max. 16 bar
Temperatura di processo: max. 140 °C
Connessione di processo: flangia DN25 / DN50 / ANSI 1" / ANSI 2" , connessione saldabile
Connessione sensore: flangia DN50 / ANSI 2" , filettatura G1 1/4" / G3/4" / NPT 3/4"
Direzione di flusso: 90° o 180°

Applicazioni

• Misurazioni in linea
• Punti di misura in bypass
• Applicazioni nell'industria chimica
• Trattamento acqua e acque reflue

Caratteristiche tecniche

• Modello: EXflow 710
• Opzioni materiali: acciaio inox 1.4571 / 316Ti; versione rivestita in ETFE conduttiva opzionale
• Pressione nominale di processo: fino a 16 bar
• Temperatura massima di processo: 140 °C
• Connessioni di processo: flangia DN25, flangia DN50, ANSI 1", ANSI 2", connessioni saldabili
• Connessioni sensore: flangia DN50, ANSI 2", presa G1 1/4", filettatura G3/4", filettatura NPT 3/4"
• Direzione di flusso: selezionabile 90° o 180°
• Dimensioni disponibili: DN25 / 1" e DN50 / 2"
• Versione con rivestimento PFA disponibile su richiesta (flangia DN50) in acciaio inox 1.4571 o acciaio P235GH rivestito
