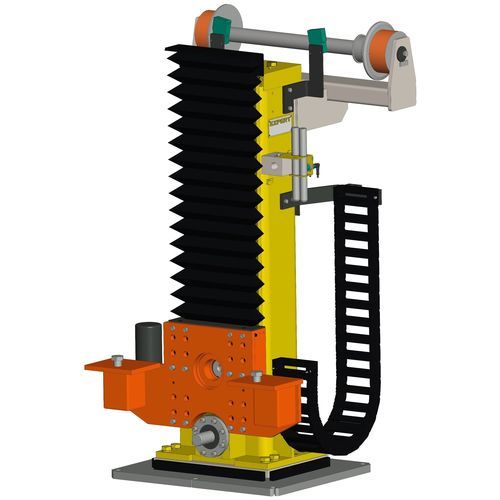

Sistema elevatore a nastro HSF

a colonnesincronoper linea di produzione

I rulliere motorizzate EXPERT-TÜNKERS Lift sono un elemento importante della produzione di carrozzerie non collegate. Ogni stazione contiene due colonne di sollevamento sincronizzate meccanicamente e un piano a rulli con un'unità di azionamento aggiuntiva per il trasporto orizzontale dei pattini. Il design delle colonne di sollevamento verticali si basa sul principio affidabile e preciso dell'inseguitore a camme utilizzato nelle tavole rotanti EXPERT-TÜNKERS. Ogni colonna di sollevamento contiene un seguitore a camme ad alte prestazioni e una camma cilindrica temprata, alimentata da un servomotore collegato tramite un albero a camme. Il design geometrico della camma determina l'autobloccaggio del seguicamma nelle posizioni finali della camma. La camma cilindrica temprata è essenziale per il trasporto dinamico, preciso e riproducibile di carichi variabili del cliente. Colonne di sollevamento Le colonne di sollevamento EXPERT-TÜNKERS sono progettate individualmente in base ai requisiti del progetto e dell'installazione del cliente. Possiamo offrire ai nostri clienti un design flessibile o fisso e una curva a camma cilindrica appositamente progettata. La versione a camma flessibile è interamente controllata da un servomotore e da un inverter. La versione a camma fissa è simile alla nostra serie EDX. Si basa su un profilo di movimento calcolato individualmente che viene fresato in ogni camma durante la produzione. La forma della curva contiene tutte le informazioni di accelerazione e decelerazione necessarie per un trasporto preciso del carico. La camma fissa può essere azionata con un motoriduttore asincrono, collegato direttamente all'alimentazione.
