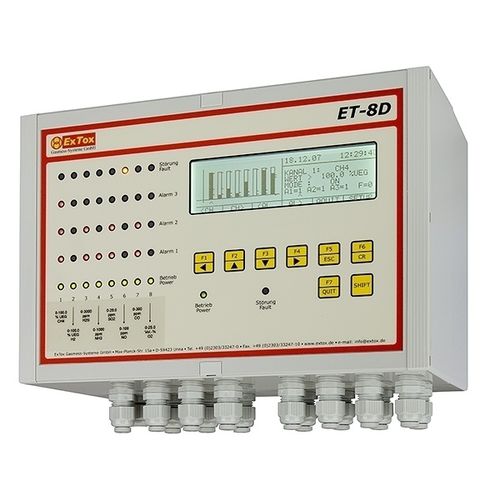

L'unità di controllo ET-8D è un sistema compatto e facilmente comprensibile per un massimo di otto trasmettitori. Grazie alle sue interfacce è facile da integrare anche in sistemi di controllo e gestione superiori.
Numero di trasmettitori: Da 1 a 8 (4-20 mA)
Elaborazione del segnale: Microcontrollore con convertitore A/D
Allarme/guasto/Indicazione: Display grafico illuminato (240 x 64) per l'indicazione della misura
valori, messaggi e allarmi
24 (3 x 8) LED rossi per l'indicazione di allarme
LED per l'indicazione del guasto del canale (8 x giallo), funzionamento del canale
(8 x verde), funzionamento (1 x verde), guasto dell'apparecchio (1 x giallo)
Interfaccia utente: Sistema guidato da menu tramite display grafico e tasti
Completamente configurabile al dispositivo, non sono necessari strumenti
3 livelli di assistenza protetti da password
Valutazione dell'allarme: 3 livelli di allarme liberamente regolabili per canale
Monitoraggio: sovrascala, sottoscala o min/max
Bloccaggio di ogni allarme configurabile
Relè, potenziale libero: 24 contatti in scambio 230 V / 5 A, ohmici (in totale: max. 10
A), liberamente configurabile con allarme da 1 a 3 e guasto del trasmettitore
2 contatti in scambio 230 V / 5 A, ohmici, per manutenzione
guasto di modo e dell'apparecchio
Caratteristiche aggiuntive: Regolazione del punto di zero e della sensibilità dei canali di misura
Interfaccia RS 232/RS 485 per la comunicazione con la periferia esterna
(sistema PC o PLT)
Funzione interruttore a chiave (modo di manutenzione)
Reset del corno
Riattivazione degli allarmi
4 ingressi digitali, a potenziale zero
8 uscite analogiche 4-20 mA/0-10 V, a potenziale zero (solo ET-8DA)
Temperatura di funzionamento: da -10 °C a +40 °C, Umidità: non condensante
Temperatura di stoccaggio: da -25 °C a +60 °C, Umidità: non condensante
Opzioni: ProfiBus, ModBus, connessione Ethernet, visualizzazione ET-View
---
