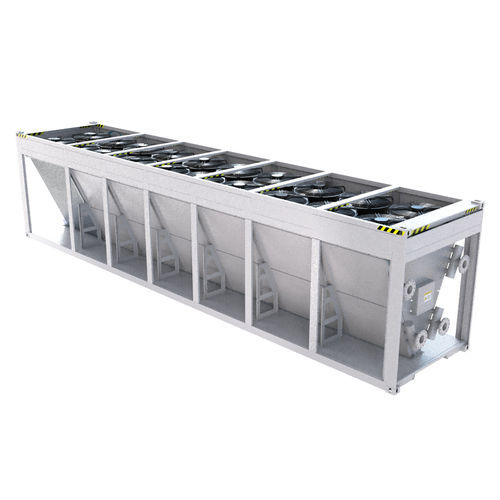

Raffreddatore di liquido ventilato EXT series

Panoramica
Dry cooler aria‑liquido progettato per sistemi di raffreddamento liquido ad alta densità. Pensato per infrastrutture critiche di raffreddamento liquido in data center AI e HPC, il Dry Cooler EXTRCOOL dissipa in modo efficiente il calore residuo dai circuiti CDU per consentire un funzionamento affidabile con PUE ridotto per server GPU ad alta potenza e rack densi. Quando la densità per rack supera i 50 kW, questa unità di classe enterprise garantisce un rigetto termico continuo ed efficiente per funzionamento 24/7.

Vantaggi tecnici principali

• Rigetto termico ad alta efficienza: Scambiatore a tubi alettati di ampia superficie abbinato a ventilatori ad alta pressione statica massimizza il trasferimento termico lato aria, rigettando il calore da circuiti liquidi chiusi senza ricorrere a impianti ad acqua refrigerata.
• Design contenedorizzato e robusto: Costruito secondo standard ISO per l'impiego esterno, con involucri resistenti alle intemperie, rivestimenti anticorrosione e strutture antivibrazione.
• Architettura modulare scalabile: Configurazione parallela a più ventilatori consente di adattare la capacità, supportando sistemi di raffreddamento liquido da 100 kW fino a scala MW.
• Basso rumore e risparmio energetico: Ventilatori EC a velocità variabile regolano il flusso d'aria in base alla temperatura del refrigerante per ridurre il consumo elettrico e abbassare il PUE.
• Integrazione plug‑and‑play: Connessioni a flange standard e tubazioni pre‑testate semplificano l'integrazione con CDU, rack di raffreddamento liquido e circuiti cold plate per un rapido dispiegamento.

Specifiche prodotto
Attributo: Specifica
Brand: EXTRCOOL
Model Series: DC-Series Dry Cooler
Product Type: Dry cooler (DC)
Cooling Type: Air-to-liquid dry cooling
Product Category: Liquid cooling heat rejection unit
Compatible Systems: CDU, liquid cooling racks, cold plate loops
Place of Origin: Guangdong, China
Installation Type: Horizontal installation
Coolant: PG40
Working environment T&H: -30°C ~ 45°C / RH5 ~ 90%
Storage environment T&H: -45°C ~ 70°C / RH5 ~ 93%
Air & Liquid temp gap: typically 10°C (varies by model)
Air temp (in/out): typical 30°C / 40°C
Secondary side liquid temp (out/in): ranges by model (examples: 35°C/40°C; 38°C/43°C; up to 44.5°C for larger units)
Air flow rate (by model): EXT-150DC: 50,000 m³/h • EXT-200DC: 60,000 m³/h • EXT-300DC: 100,000 m³/h • EXT-600DC: 240,000 m³/h • EXT-1000DC: 300,000 m³/h • EXT-1600DC: 540,000 m³/h • EXT-2000DC: 600,000 m³/h
Liquid flow rate (by model): EXT-150DC: 500 LPM • EXT-200DC: 650 LPM • EXT-300DC: 1000 LPM • EXT-600DC: 2000 LPM • EXT-1000DC: 3200 LPM • EXT-1600DC: 4000 LPM • EXT-2000DC: 5000 LPM
Power Supply: 3P AC 380V 50/60Hz (also 3P AC 480V 60Hz option)
Dual power ATS: Yes
Control type: PID control method, regulating fan speed based on temperature sensor (supply/return water)
Leak Detection: Yes
Redundant Fan Automatic Switchover: N+1 configuration
Power consumption (by model approximate): EXT-150DC < 5 kW • EXT-200DC < 8 kW • EXT-300DC < 12 kW • EXT-600DC < 28 kW • EXT-1000DC < 32 kW • EXT-1600DC < 58 kW • EXT-2000DC < 67 kW
Communication: Modbus RTU & TCP/IP
Design pressure: > 10 Bar
Protection level: IP55
Approx. Weight (by model): EXT-150DC: 800 kg • EXT-200DC: 1200 kg • EXT-300DC: 1650 kg • EXT-600DC: 3800 kg • EXT-1000DC: 4000 kg • EXT-1600DC: 7800 kg • EXT-2000DC: 8000 kg
Dimensions (W x D x H) mm (by model): EXT-150DC: 1850 x 2200 x 2100 • EXT-200DC: 2250 x 2200 x 2100 • EXT-300DC: 2850 x 2200 x 2100 • EXT-600DC: 5800 x 2280 x 2535 • EXT-1000DC: 5800 x 2280 x 2535 • EXT-1600DC / EXT-2000DC: 11900 x 2280 x 2535

Scenari applicativi ideali

• Data center AI: Rigetto termico affidabile per sistemi di raffreddamento liquido GPU che supportano carichi di training AI ad alta densità.
• HPC e cluster di supercalcolo: Raffreddamento efficiente per circuiti di calcolo scientifico e simulazioni ingegneristiche.
• Retrofit aria‑a‑liquido: Consente l'upgrade di data center tradizionali senza infrastrutture ad acqua refrigerata.
• Edge & colocation: Supporta installazioni esterne e in spazi ridotti grazie al formato contenitorizzato e compatto.
• Architetture ibride di raffreddamento liquido: Si integra con sistemi CDU per soluzioni di raffreddamento parziali o totali.

Perché scegliere questo dry cooler?
I dry cooler eliminano la necessità di complessi impianti ad acqua refrigerata, offrendo una soluzione scalabile per il rigetto termico nei data center raffreddati a liquido. Questa unità combina efficienza termica, prontezza al dispiegamento e integrazione flessibile per rispondere alle esigenze di workload AI e HPC, garantendo funzionamento stabile, basso rumore e risparmio energetico tutto l'anno.

Domande frequenti

• 1. A cosa serve un dry cooler nei sistemi di raffreddamento liquido? Un dry cooler rigetta il calore residuo dai circuiti di raffreddamento liquido verso l'aria ambiente e funge da unità di rigetto termico per i sistemi CDU, eliminando la necessità di acqua refrigerata.
• 2. Perché usare un dry cooler invece di una torre di raffreddamento? I dry cooler funzionano senza evaporazione d'acqua, eliminando consumo idrico e rischio di Legionella, e richiedono in genere minore manutenzione.
• 3. Il dry cooler è compatibile con i sistemi CDU? I dry cooler EXTRCOOL supportano pressioni e temperature standard dei circuiti liquidi e offrono flange personalizzabili per adattarsi alla maggior parte di CDU e rack sul mercato.

Specifiche tecniche / Caratteristiche

• Brand: EXTRCOOL
• Model Series: DC-Series Dry Cooler
• Product Type: Dry cooler (DC) – Air-to-liquid dry cooling
• Part Numbers: EXT-150DC, EXT-200DC, EXT-300DC, EXT-600DC, EXT-1000DC, EXT-1600DC, EXT-2000DC
• Rated cooling capacity: 150 kW – 2000 kW (model dependent)
• Coolant: PG40
• Installation: Horizontal
• Operating ambient: -30°C to 45°C; Storage: -45°C to 70°C
• Control & communication: PID fan control; Modbus RTU & TCP/IP
• Design pressure: > 10 Bar
• Protection: IP55
• Redundancy: N+1 fans, dual power ATS available
• Typical power supply: 3P AC380V 50/60Hz (3P AC480V 60Hz option)
• Approx. weight & dimensions: see model-specific values above
