Gruppo frigorifero per applicazioni alimentari

ad uso industrialeper magazzinoper la grande distribuzione organizzata

Riassunto del prodotto

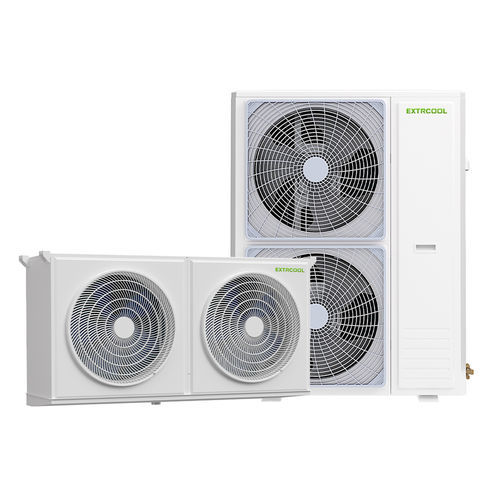

L'unità frigorifera full-inverter EXTRCOOL controllata da IA è un sistema split progettato per applicazioni della catena del freddo industriale e commerciale. I componenti principali comprendono un evaporatore a L a più file, compressore EVI a doppio rotore con inverter DC (GMCC), ventilatore esterno DC a velocità variabile e valvole di espansione elettroniche doppie (EEV/EVI). Il sistema garantisce controllo preciso della temperatura, regolazione inverter ad alta efficienza e prestazioni stabili a basse temperature, con gestione remota 5G opzionale.

Progettazione e affidabilità
L'unità è dotata di riscaldamento anti-gelo per la tubazione di scarico di condensa, alette a passo largo (2,4–6 mm) e scocca in lamiera d'acciaio inox con rivestimento anticorrosione. Il telaio integra un sistema di sbrinamento con refrigerante caldo per prevenire la formazione di ghiaccio su evaporatore e vasca. Il controllo accurato e i cicli di sbrinamento intelligenti riducono gli interventi manuali e supportano il funzionamento continuo in ambienti gravosi.

Vantaggi operativi
Il controllo inverter basato su IA adatta in tempo reale la velocità del compressore, la potenza frigorifera e i cicli di sbrinamento in base ai dati ambientali e operativi (temperatura, carico di stoccaggio, aperture porte, stato macchine). Questo controllo adattivo minimizza le oscillazioni di temperatura, riduce le perdite di prodotto e abbassa i costi energetici e di manutenzione rispetto alle unità a velocità fissa.

Componenti principali e caratteristiche progettuali

• Ampia gamma di funzionamento ambientale: prestazioni affidabili da -35°C a 52°C.
• Evaporatore ad alta efficienza: opzioni con ventilatori a rotore esterno o interno e alette a passo largo 2,4–6 mm per migliorare lo scambio termico.
• Costruzione resistente alla corrosione: componenti in acciaio inox verniciati e opzioni alette personalizzabili per ambienti severi.
• Protezione completa contro il gelo: riscaldamento tubazione condensati e sbrinamento con refrigerante caldo del telaio per funzionamento ininterrotto.

Vantaggi della conversione di frequenza IA

• Migliore efficienza energetica: COP più elevato e costi operativi inferiori rispetto ai sistemi a velocità fissa.
• Risposta di raffreddamento rapida: ampia banda di funzionamento e controllo one-key per recupero termico veloce.
• Vita utile estesa: modulazione di frequenza che riduce cicli di avvio/arresto e usura dei componenti.
• Stabilità precisa della temperatura: controllo accurato per preservare la qualità del prodotto.
• Funzionamento silenzioso: adatto a molteplici condizioni di impianto.
• Compatibilità fotovoltaica: possibile funzionamento con energia PV senza inverter aggiuntivo in molti casi.

Benefici dello sbrinamento a fluoruro caldo

• Cicli di sbrinamento ultracorti: lo sbrinamento si completa in minuti rispetto ai metodi elettrici.
• Variazioni di temperatura minime durante lo sbrinamento: tutela della freschezza del prodotto.
• Costi operativi inferiori: maggiore efficienza termica rispetto allo sbrinamento elettrico.
• Manutenzione ridotta: metodo stabile che diminuisce la frequenza di sostituzione dei componenti.

Caratteristiche di fusione del ghiaccio a fluoruro caldo

• Rimozione precisa del ghiaccio: preriscaldamento che evita danni meccanici all'evaporatore.
• Significativi risparmi energetici: lo sbrinamento termico efficiente riduce il consumo elettrico.
• Funzionamento automatico: avvio in condizioni di forte formazione di ghiaccio per prevenire arresti.
• Sicurezza operativa migliorata: uso di scarico ad alta temperatura per fondere il ghiaccio anche con alimentazione instabile.

Aree di applicazione

• Controllo preciso della temperatura su ampia gamma: conversione di frequenza IA che consente ±0,5°C tra -20°C e 40°C.
• Stoccaggio farmaceutico e chimico: controllo di precisione con opzioni di ridondanza e bassa fluttuazione.
• Magazzini della catena del freddo: gestione multi-zona e controllo a conversione di frequenza conveniente.
• Lavorazione alimentare e conservazione a lungo termine: soddisfa esigenze di congelamento rapido e funzionamento continuo.
• Grande distribuzione: soluzioni standardizzate, ingombro ridotto, basso rumore e manutenzione agevole.
• Maturazione e pre-raffreddamento frutta: pre-raffreddamento rapido e maturazione tramite conversione di frequenza con controllo preciso dell'aumento di temperatura.

Tabella dei parametri del prodotto
Modello unità esterna: EXT120C | EXT120CT | EXT160CT | EXT200CT | EXT230CT
Alimentazione: 220V/~50Hz (alcune varianti) | 380V/3N~50Hz (altre)
Potenza frigorifera nominale (kW): 12.00 | 12.00 | 16.00 | 19.70 | 23.80
Potenza assorbita nominale (kW): 4.61 | 4.61 | 6.18 | 7.82 | 9.33
COP frigorifero nominale (kW/kW): 2.60 | 2.60 | 2.59 | 2.52 | 2.55
Potenza di ingresso max (A): 7.00 | 7.00 | 9.00 | 10.50 | 13.00
Corrente di ingresso max (A): 31.80 | 11.80 | 15.20 | 17.70 | 22.00
Rumorosità unità esterna (dB(A)): 57 | 57 | 59 | 60 | 61
Refrigerante: R410A (tutti i modelli)
Grado di protezione: IPX4 (tutti i modelli)
Dimensioni unità esterna (L×W×H mm): 1110×454×940 | 1110×454×940 | 1110×454×940 | 1010×450×1266 | 1135×454×1440
Peso netto unità esterna (kg): 86 | 84 | 90 | 95 | 125
Tubazioni di collegamento (liquido/gas mm): 9,52/15,88 (maggior parte) | 9,52/19,05 (EXT230CT)
Tipo compressore: EVI DC inverter doppio rotore (GMCC); Quantità: 1 per unità esterna
Tipo ventilatore esterno: ventilatore DC inverter (Welling); Quantità: 1 o 2 a seconda del modello
Metodo di strozzamento: valvola di espansione elettronica EEV/EVI (tutti i modelli)
Modello unità interna: EXT120C | EXT120CT | EXT160CT | EXT200CT | EXT230CT
Tipo ventilatore interno: ventilatori assiali a rotore esterno; Quantità: 2 per modelli piccoli, 3 per modelli grandi
Potenza ventilatore interno (W): 180×2 | 180×2 | 260×2 | 260×2 | 260×3
Portata aria interna (m³/h): 3000×2 | 3000×2 | 4500×2 | 4500×2 | 4500×3
Metodo di sbrinamento vasca: sbrinamento a gas caldo / refrigerante caldo (tutti i modelli)
Riscaldamento anti-gelo scarico condensati (W): 100 (tutti i modelli)
Intervallo di stoccaggio: -20°C ~ 40°C (intervallo nominale di controllo)
Intervallo di evaporazione: -30°C ~ 15°C
Grado di protezione: IPX4 (interno ed esterno)
Dimensioni unità interna (mm): 1357×395×720 (modelli elencati)
Peso netto unità interna (kg): 49 | 49 | 55 | 55 | 76
Volume applicabile (0°C, m³): EXT120C/EXT120CT: 90–130 m³; EXT160CT: 120–220 m³; EXT200CT: 200–310 m³; EXT230CT: 300–400 m³
Volume applicabile (-20°C, m³): EXT120C/EXT120CT: 20–30 m³; EXT160CT: 25–40 m³; EXT200CT: 35–55 m³; EXT230CT: 50–80 m³
Nota: la selezione dipende da isolamento, volume utile, temperatura esterna, temperatura di ingresso e frequenza di apertura. Eseguire calcolo dettagliato per il caso d'uso specifico.

Specifiche tecniche

• Marca: EXTRCOOL
• Serie: unità frigorifera full-inverter controllata da IA (EXT120C, EXT120CT, EXT160CT, EXT200CT, EXT230CT)
• Refrigerante: R410A
• Opzioni alimentazione: 220V/~50Hz e 380V/3N~50Hz a seconda del modello
• Gamma capacità frigorifera nominale: 12,0–23,8 kW
• Gamma potenza assorbita nominale: 4,61–9,33 kW
• Gamma COP: ~2,52–2,60
• Gamma temperatura ambiente funzionamento: -35°C a 52°C
• Gamma controllo stoccaggio: -20°C a 40°C con precisione ±0,5°C (tipico)
• Gamma evaporazione: -30°C a 15°C
• Metodo di sbrinamento: sbrinamento a gas caldo / refrigerante caldo
• Misure anti-gelo: riscaldamento tubazione condensati e sbrinamento con refrigerante caldo
• Compressore: EVI DC inverter doppio rotore (GMCC)
• Ventilatori: ventilatori esterni DC inverter; ventilatori interni a rotore esterno
• Grado di protezione: IPX4
