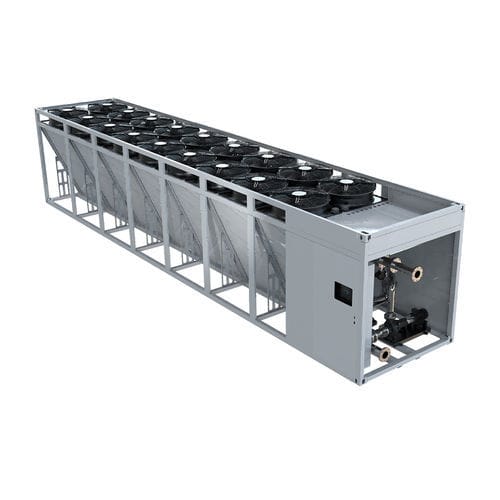

Raffreddatore di liquido ventilato su misura IDCU

Panoramica
L'unità di raffreddamento a secco integrata di EXTRCOOL è una soluzione containerizzata e completamente autonoma per la dissipazione del calore destinata a infrastrutture di raffreddamento a liquido mission-critical nei data center AI e HPC. Combina dry cooler, skid di pompaggio e sistemi di controllo in un unico pacchetto containerizzato per un funzionamento plug-and-play a basso PUE e uptime 24/7.

Vantaggi tecnici fondamentali

• Design containerizzato "tutto in uno": integrazione di scambiatori di calore a tubi alettati ad alta efficienza, gruppi di ventilatori EC, moduli pompa e sistemi di controllo in un fattore di forma container standard per eliminare assemblaggi complessi in loco.
• Dissipazione del calore ad alte prestazioni: ampia superficie a tubi alettati e ventilatori EC a velocità variabile massimizzano il trasferimento di calore lato aria, dissipando efficacemente il calore di scarto dai circuiti liquidi chiusi senza ricorrere a sistemi ad acqua refrigerata.
• Struttura robusta, pronta per l'uso all'aperto: costruita secondo standard ISO per container, con involucri resistenti agli agenti atmosferici, rivestimenti anticorrosione e strutture antivibrazione per affidabilità a lungo termine.
• Implementazione plug-and-play: tubazioni, pompe e sistemi di controllo pre-testati per un rapido collegamento a CDU, piastre di raffreddamento e collettori, riducendo i tempi di messa in servizio in loco.
• Funzionamento silenzioso e a risparmio energetico: ventole e pompe a velocità variabile regolano dinamicamente il flusso in base alla temperatura del liquido, riducendo consumo energetico e PUE.

Specifiche del prodotto (tabella sintetica)
Attributo: Specifiche
Marca: EXTRCOOL
Serie di modelli: Unità di raffreddamento a secco integrata serie IDCU
Tipo di raffreddamento: Raffreddamento a secco aria-liquido
Categoria di prodotto: Unità di dissipazione del calore containerizzata
Sistemi compatibili: Unitа di distribuzione del freddo (CDU), rack di raffreddamento a liquido, circuiti a piastra fredda
Luogo di origine: Guangdong, Cina

Varianti principali (codici e capacità nominale)
EXT-150DC: 150 kW
EXT-200DC: 200 kW
EXT-300DC: 300 kW
EXT-600DC: 600 kW
EXT-1000DC: 1000 kW
EXT-1600DC: 1600 kW
EXT-2000DC: 2000 kW

Parametri operativi e meccanici
Tipo di installazione: Installazione orizzontale
Liquido di raffreddamento: PG40 (per tutte le varianti elencate)
Ambiente di lavoro T&H: -30°C ~ 45°C / UR 5 ~ 90%
Ambiente di stoccaggio T&H: -45°C ~ 70°C / UR 5 ~ 93%
Differenza temperatura aria/liquido: tipicamente 10°C / 5°C (varia leggermente per le varianti maggiori: 10°C/6,5°C)
Temperatura aria ingresso/uscita: circa 30°C/40°C
Temperatura liquido lato secondario (uscita/ingresso): valori tipici 35°C/40°C (varia con modello fino a 38°C/44,5°C per le varianti maggiori)
Portata d'aria: da 50.000 m3/h a 600.000 m3/h a seconda del modello
Portata liquido: da 500 L/min a 5000 L/min a seconda del modello
Alimentazione elettrica: 3P AC380V 50/60Hz (opzione 3P AC480V 60Hz)
ATS a doppia alimentazione: SÌ (tutti i modelli elencati)
Tipo di controllo: Metodo di controllo PID; regolazione velocità ventola basata su sensori temperatura (mandata/ritorno acqua)
Rilevamento perdite: SÌ (tutti i modelli elencati)
Commutazione automatica ventola ridondante: N+1 (tutti i modelli elencati)
Consumo energetico indicativo: varia con modello (es. <5 kW per EXT-150DC, <67 kW per EXT-2000DC)
Comunicazione: Modbus RTU e TCP/IP
Pressione di progettazione: >10 Bar (tutte le varianti)
Livello di protezione: IP55 (tutte le varianti)
Dimensioni (L x P x A) mm: varianti da 1850*2200*2100 a 11900*2280*2535 in base al modello

Scenari di applicazione ideali

• Centri dati per intelligenza artificiale: dissipazione affidabile per sistemi di raffreddamento a liquido di GPU ad alta potenza (es. GB200/GB300) e carichi AI ad alta densità.
• Cluster di calcolo HPC e supercalcolo: soluzioni complete per circuiti di raffreddamento a liquido in ambito scientifico e ingegneristico.
• Aggiornamento di data center raffreddati ad aria: implementazioni a posteriori per ambienti privi di infrastruttura ad acqua refrigerata.
• Edge e colocation: installazioni outdoor compatte e containerizzate per spazi ristretti.
• Architetture ibride: integrazione con CDU per soluzioni di raffreddamento a liquido parziali o complete.

Perché scegliere EXTRCOOL IDCU
L'unità integrata elimina la necessità di assemblare separatamente dry cooler, pompe e sala di controllo, offrendo una soluzione scalabile ed economica che combina efficienza termica, robustezza e semplicità d'installazione per carichi AI e HPC, con funzionamento stabile, silenzioso ed efficiente durante tutto l'anno.

Domande frequenti (estratto tecnico)
1. A cosa serve un'unità di raffreddamento a secco integrata?: soluzione containerizzata per la dissipazione del calore nei sistemi di raffreddamento a liquido che combina dry cooler, pompe e sistemi di controllo in un unico pacchetto, ideale per implementazioni rapide e manutenzione ridotta.
2. Quali sono i vantaggi rispetto a un refrigeratore a secco autonomo?: tempi di implementazione più rapidi, messa in servizio semplificata e pre-collaudo in fabbrica per ridurre errori di installazione e garantire prestazioni costanti.
3. L'unità è compatibile con tutti i sistemi CDU?: le unità supportano pressioni e temperature standard del circuito del liquido e sono fornite con connessioni flangiate personalizzabili per adattarsi alla maggior parte dei sistemi CDU commerciali.

Caratteristiche / specificazioni tecniche

• Marca: EXTRCOOL
• Denominazione commerciale (serie): IDCU series
• Tipologia: Raffreddatore a secco aria-liquido containerizzato (Dry Cooler CC)
• Varianti modello principali: EXT-150DC, EXT-200DC, EXT-300DC, EXT-600DC, EXT-1000DC, EXT-1600DC, EXT-2000DC
• Capacità nominale: 150 kW – 2000 kW (a seconda del modello)
• Portate aria/liquido: 50.000–600.000 m³/h aria; 500–5000 L/min liquido
• Alimentazione: 3P AC380V 50/60Hz (opzione 3P AC480V 60Hz)
• Comunicazione: Modbus RTU, TCP/IP
• Pressione di progetto: >10 Bar
• IP rating: IP55
• Temperatura operativa: -30°C ~ 45°C
