Controllore per porta elettrico E145S

Caratteristiche principali

• Alimentazione switching a gamma estesa con prestazioni migliorate e copertura plastica non rimovibile.
• Ingressi resistivi integrati per bordi di sicurezza che consentono il collegamento diretto di bordi di sicurezza 8.2 KΩ; due ingressi indipendenti (apertura e chiusura).
• Microprocessore con maggiore capacità che abilita funzionalità aggiuntive tramite Simply Connect.
• Connettore plug-in per moduli di connettività mantenuto; USB B rimosso; programmazione e operazioni firmware tramite USB A (pen drive).

Dettagli prodotto

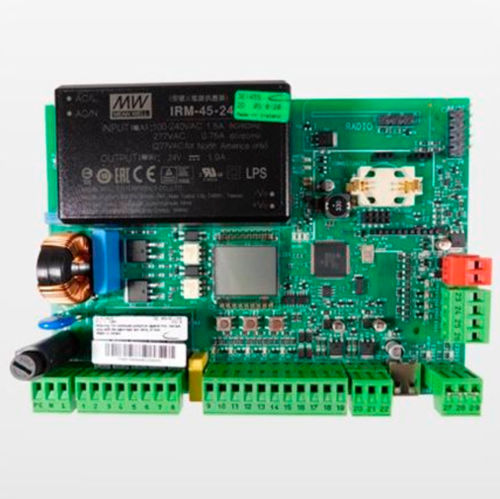

La scheda elettronica E145S (Part No 790076) è la versione 230V che sostituisce la scheda E145 ed è stata introdotta per la compatibilità con Simply Connect. La scheda mantiene il connettore plug-in per i moduli di connettività, consentendo la programmazione tramite Simply Connect. Il connettore USB B è stato rimosso, pertanto la connessione diretta al PC con EasyBoard tramite USB B non è possibile.
Le configurazioni EasyBoard possono essere salvate su una pen drive e caricate sulla scheda. Gli aggiornamenti firmware e gli upload di SETPROG vengono eseguiti tramite USB A (pen drive). La programmazione di terzo livello può essere ancora attivata caricando file EasyBoard salvati da una pen drive.

Confronto tra la scheda E145 attuale e la E145S

• E145 — USB B + USB A | E145S — solo USB A (nessun USB B)
• E145 — microprocessore standard (aggiornamenti futuri Simply Connect limitati) | E145S — microprocessore più grande (più memoria)
• E145 — bootloader cerca firmware E145 (file E145sw.COD) | E145S — bootloader cerca firmware E145S (file E145Ssw.COD)
• E145S — ingressi per bordi di sicurezza integrati (assenti su E145)

FAQ sulla nuova scheda E145S

• È possibile caricare un vecchio SETPROG? — SÌ. I parametri dei bordi di sicurezza (assenti sulla precedente E145) verranno caricati con valori di default; NCPassword deve essere impostata su DEFAULT (se è presente una password, reimpostarla tramite EasyBoard).
• È possibile creare un nuovo SETPROG con EasyBoard e caricarlo? — SÌ. Salvare il SETPROG su una pen drive e caricarlo sulla scheda; la password deve essere DEFAULT.
• È possibile connettere schede/cavi di interfaccia alla presa Simply Connect per usare EasyBoard direttamente? — NO.
• È possibile scaricare/caricare codici radio su pen drive? — SÌ.
• È possibile abilitare/disabilitare telecomandi direttamente su Omnidec da EasyBoard? — NO direttamente (assenza USB B). È possibile modificare la lista telecomandi in EasyBoard, salvarla su pen drive e caricarla su E145S.
• Il firmware può essere aggiornato/retrocesso via USB A? — SÌ. Gli aggiornamenti e i downgrade del firmware via USB A sono supportati; nota che a partire da FW4.0 le funzionalità degli ingressi BUS sono forzate ai valori di default quando la scheda è già programmata.

Specifiche tecniche

• Variante modello: Scheda di controllo E145S
• Part Number: 790076
• Alimentazione: progettata per sistemi 230V
• Alimentazione elettrica: alimentatore switching a gamma estesa con prestazioni migliorate
• Coperchio: coperchio plastico non rimovibile
• Bordi di sicurezza: ingressi resistivi integrati per collegamento diretto di bordi di sicurezza 8.2 KΩ; due ingressi indipendenti (apertura/chiusura)
• Processore: microprocessore più grande con memoria aumentata per funzionalità Simply Connect
• Connettività: connettore plug-in per moduli di connettività (Simply Connect). USB B rimosso; programmazione, SETPROG e aggiornamenti firmware tramite USB A (pen drive)
• Firmware: bootloader riconosce firmware E145S (file E145Ssw.COD); aggiornamenti/downgrade tramite USB A
• Programmazione: file EasyBoard salvabili su pen drive e caricabili; connessione diretta PC via USB B non disponibile
• Limitazioni: monitoraggio live e funzioni timer disponibili con connessione USB B sulla scheda precedente non disponibili su E145S
