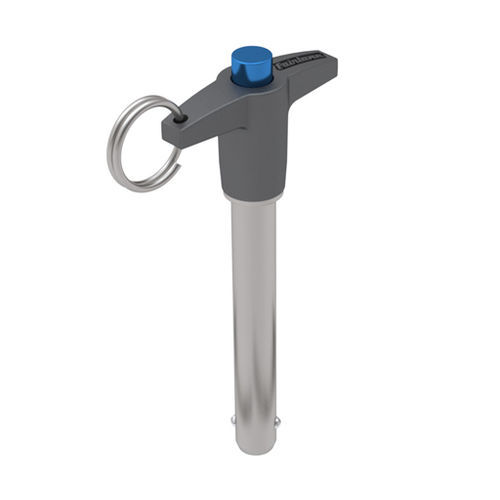

Spina a sgancio rapido con impugnatura a T MTACH series

con pulsantecon anello di sollevamentoin acciaio inossidabile

Questi perni a bloccaggio rapido hanno un'ampia gamma di applicazioni per il fissaggio, la localizzazione e l'allineamento. I perni non si sganciano finché non viene premuto il pulsante sull'impugnatura. Una volta premuto il pulsante, le sfere si ritraggono nel gambo consentendo l'inserimento o la rimozione del perno all'interno o all'esterno di un foro. I gambi sono realizzati in acciaio inossidabile 17-4. Le impugnature sono realizzate in alluminio pressofuso 380 e anodizzate in nero. I perni sono forniti con un anello divisorio in acciaio inox per il fissaggio di un gruppo di cavi. I perni con altre lunghezze di impugnatura sono disponibili come ordini speciali. Diametro nominale: 5 mm. Diametro albero - Max: 4,96 mm. Diametro albero - Min: 4.92 mm. Lunghezza impugnatura: 10 mm. Larghezza alle sfere: 5.54 mm. Lunghezza fino alla sommità delle sfere: 6 Altezza impugnatura: 30.7 mm. Diametro della base dell'impugnatura: 11.9 mm. Altezza base dell'impugnatura: 19.3 mm. Diametro pulsante: 5.8 mm. Diametro maniglia - bordo: 46,0 mm.
