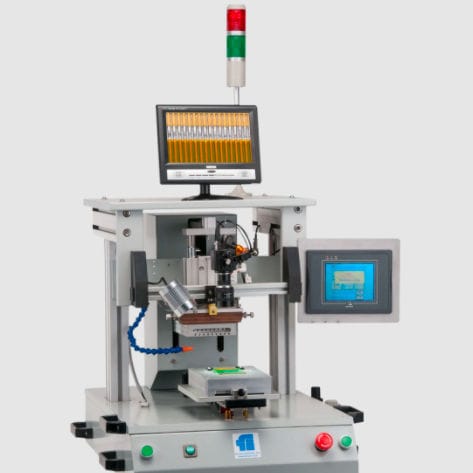

S istema Specifiche Sistema PHM 1-1
Dimensioni 840 mm (P) x 790 (L) x 280 mm (A)
Peso 120 kg
Tipo di tavolo di lavoro Rotante
Vuoto 2 set
Alimentazione dell'aria da 0,4 a 0,6 MPa
Consumo energetico 110 V CA, 60 Hz, 15 Ampere max.
Area di lavoro 50 mm x 200 mm (normale): 250 mm x 200 mm (massimo)
Area massima Thermode 400 mm2
Lunghezza massima Thermode 100 mm (normale)
Intervallo di forza da 30 N a 0,09 MPa a 600 N a 0,6 MPa
Thermode Corsa 50 mm
Tipo di azionamento pneumatico
Intervallo di temperatura 1° C Intervallo
Inattivo da 0 a 150° C
Preriscaldare da 0 a 500° C
Riflusso da 0 a 500° C
Periodi di tempo Intervallo di 1 secondo
Preriscaldare da 0 a 200 secondi
Riflusso da 0 a 200 secondi
Controllo della velocità di riscaldamento Otto (8) selezioni
Profili di calore programmabili Quattro (4) Memoria interna
Thermode raffreddamento aria per il raffreddamento thermode
Aria compressa da 4 a 6 bar
Portata vuoto 24 L/min Max mun
Alimentazione elettrica 220 o 110 Vac (impostazione di fabbrica)
Peso netto - 91 kg, lordo 159 kg
Metodo di allineamento visivo con telecamera CCD (opzionale)
Prodotto Fixture 2 Set
Manuale del metodo di rotazione della tavola (HSM 2-1); Pneumatico (HSM 2-2)
Area di lavoro standard 200 mm x 150 mm
Area di lavoro massima 200 mm x 260 mm
