Il nostro sistema di formatura piombo SMT su un lato regolabile di base. Questo strumento consente la regolazione della maggior parte delle dimensioni su un modulo SMT, ma il piede sarà fisso. Questa unità è un'eccellente macchina entry level, perfetta per cicli di produzione da brevi a di alta qualità.
Esistono tre versioni standard di questo sistema. I sistemi personalizzati saranno quotati come richiesto.
F-1B/1 uno strumento standard in grado di gestire parti fino a 2-1/2" x 2-1/2" con uno spessore del corpo massimo di 0,150 sopra e sotto le linee di formatura.
F-1B/1/SP uno strumento speciale in grado di gestire parti fino a 2-1/2" x 2-1/2" con uno spessore del corpo massimo di .350 sopra e sotto le linee di formatura.
F-1B/1T uno strumento speciale in grado di gestire parti fino a 2-1/2" x 2-1/2" con uno spessore del corpo massimo di .400 sopra e sotto le linee di formatura per gestire confezioni spesse. Versioni speciali personalizzate di questo strumento a volte possono gestire .500 sopra le linee di formatura.
F1B/1-4 uno strumento di grandi dimensioni in grado di gestire parti fino a 4" x 4" con uno spessore del corpo massimo di 0,150 sopra e sotto le linee di formatura.

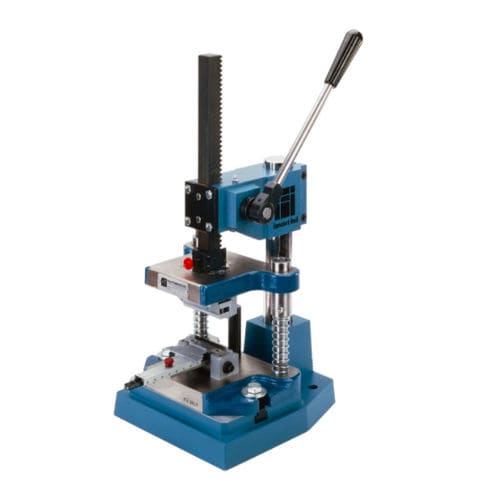

*Mostrato in una pressa manuale 3300 opzionale, lo strumento si monta su una pressa manuale o una pressa pneumatica 5000L
Piede fisso
Placcato per prevenire la ruggine
SMT Gullwing si forma su quasi tutte le confezioni piatte 2 su 4 lati, cambiando tutte le dimensioni.
L'arresto posteriore regolabile con scorrimento lineare tiene parallele le confezioni delle confezioni per una registrazione accurata.
