Cassaforma di tunnel

in acciaio

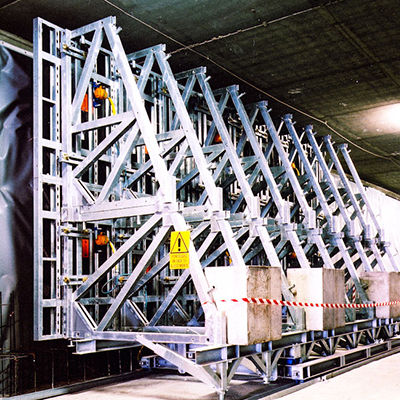

I telai di sostegno delle casseforme monofronte Destil sono utilizzati per realizzare pareti monofronte e verticali (paratie...). I diversi telai in acciaio possono essere sovrapposti e collegati con perni in acciaio per raggiungere l'altezza di getto richiesta. La struttura tipica è composta da due telai paralleli che vengono rinforzati e fissati tra loro con tubi da ponteggio orizzontali e obliqui (F48) e giunti girevoli. Il piede anteriore e quello posteriore, entrambi adattabili in altezza con una chiave regolabile, consentono di realizzare un perfetto piazzamento e di regolare la struttura quando necessario. Il sistema di ancoraggio è molto semplice e veloce; consiste in una barra di ancoraggio a coda di rondine che viene posizionata nella fondazione prima delle operazioni di getto, un tirante che porta e collega la barra di ancoraggio a coda di rondine, un passante di ancoraggio, collegato alla struttura del telaio e al tirante. Utilizzando diversi telai è possibile raggiungere 9 metri di altezza di getto.
