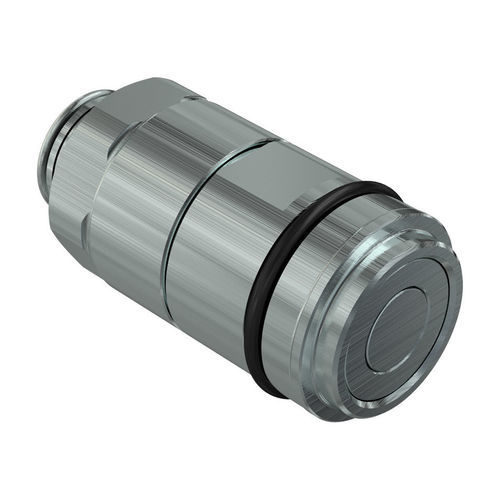

Gruppo per accoppiamenti 2 tubi FFC series

Panoramica del prodotto
Accoppiamenti autolivellanti a faccia piana per multi-collegamenti. Gli disallineamenti fino a ± 0,5 mm e ± 1° (angolare) vengono compensati automaticamente durante il collegamento. Componenti in acciaio inossidabile (AISI 316) con tenute Viton. Profilo proprietario FASTER.

Articoli - Femmina

• Taglia: 6.3 mm (1/4") — Codice: FFC14 F 2V — D1: 19 mm — L1: 44.8 mm — Portata: 8 l/min a 0.2 MPa — Temperatura: -20 °C a 200 °C — Tenute: FKM — Peso: 60 g
• Taglia: 10 mm (3/8") — Codice: FFC38 F 2V — D1: 23.9 mm — L1: 49.3 mm — Portata: 23 l/min a 0.2 MPa — Temperatura: -20 °C a 200 °C — Tenute: FKM — Peso: 103 g
• Taglia: 12.5 mm (1/2") — Codice: FFC12 F 2V — D1: 31.3 mm — L1: 70.8 mm — Portata: 35 l/min a 0.2 MPa — Temperatura: -20 °C a 200 °C — Tenute: FKM — Peso: 60.7 g

Articoli - Maschio

• Taglia: 6.3 mm (1/4") — Codice: FFC14 M 2V — D1: 19.6 mm — D3: 12.1 mm — L1: 36 mm — Portata: 8 l/min a 0.2 MPa — Temperatura: -20 °C a 200 °C — Tenute: FKM — Peso: 38 g
• Taglia: 10 mm (3/8") — Codice: FFC38 M 2V — D1: 24.5 mm — D3: 16.1 mm — L1: 40.5 mm — Portata: 23 l/min a 0.2 MPa — Temperatura: -20 °C a 200 °C — Tenute: FKM — Peso: 65.8 g
• Taglia: 12.5 mm (1/2") — Codice: FFC12 M 2V — D1: 32.5 mm — D3: 19.7 mm — L1: 56 mm — Portata: 35 l/min a 0.2 MPa — Temperatura: -20 °C a 200 °C — Tenute: FKM — Peso: 60.7 g

Accessori & Ricambi

• KIT FFC SR — Per accoppiamenti — Materiale: Acciaio

Perdita di pressione / diagrammi
Diagramma di portata disponibile per la serie FFC (caratteristiche di portata / diagramma di perdita di pressione associato alla serie di prodotto).

Avvertenze
Questo prodotto può esporla a sostanze chimiche come piombo o nichel che, in alcune giurisdizioni, sono riconosciute come cause di cancro, difetti congeniti o altri danni riproduttivi.

Caratteristiche tecniche / specifiche

• Materiale: Acciaio inossidabile (AISI 316)
• Tenute: FKM (Viton)
• Temperature di esercizio: -20 °C a 200 °C
• Intercambio serie: FASTER
• Tipo di valvola: Piana
• Connessione: Speciale
• Disconnessione: Speciale
• Connessione sotto pressione: Non consentita
• Pressione di rottura e prestazioni (riepilogo per dash size):
  Dash 02 — Taglia: 3.2 mm — Pressione di esercizio: 25 MPa — Portata: 2.5 l/min a 0.2 MPa — Perdita: 0.002 ml — Forza di connessione: 80 N — Pressione di rottura maschio: 100 MPa — Pressione di rottura femmina: 100 MPa — Maschio+Femmina: 130 MPa
  Dash 04 — Taglia: 6.3 mm — Pressione di esercizio: 32 MPa — Portata: 8 l/min a 0.2 MPa — Perdita: 0.002 ml — Forza di connessione: 80 N — Pressione di rottura maschio: 150 MPa — Pressione di rottura femmina: 90 MPa — Maschio+Femmina: 130 MPa
  Dash 06 — Taglia: 10 mm — Pressione di esercizio: 25 MPa — Portata: 23 l/min a 0.2 MPa — Perdita: 0.006 ml — Forza di connessione: 110 N — Pressione di rottura maschio: 90 MPa — Pressione di rottura femmina: 100 MPa — Maschio+Femmina: 100 MPa
  Dash 08 — Taglia: 12.5 mm — Pressione di esercizio: 45 MPa — Portata: 35 l/min a 0.2 MPa — Perdita: 0.006 ml — Forza di connessione: 185 N — Pressione di rottura maschio: 140 MPa — Pressione di rottura femmina: 80 MPa — Maschio+Femmina: 180 MPa
