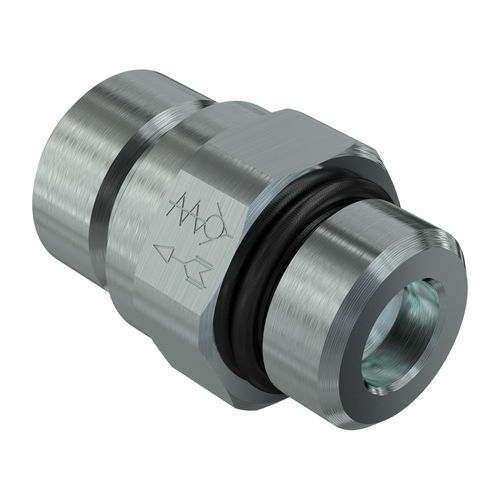

Valvola di ritegno a fungo VUC series

ORFSBSPmaschio

Panoramica
Le valvole di non ritorno compatte serie VUC sono lavorate in corpo monoblocco in acciaio e adottano una chiusura di tipo poppet. Pressione di apertura standard riportata nella presentazione prodotto: 35 kPa (0,35 bar). Sono disponibili più varianti per le dash 04–16 con diversi filetti, attacchi di uscita e pressioni di apertura specificate per codice articolo.

Applicazioni

• Agricoltura
• Apparecchiature per costruzione
• Idraulica industriale
• Petrolio e gas

Esempi selezionati (codice articolo — caratteristiche principali)

• VUC2/DM-41/BM — Dimensione corpo: 6,3 mm (1/4"); Filetto: M18x1.5 MALE 12L (ISO 8434-1-L); Uscita: M14x1.5 MALE (ISO 6149-2); HEX1: 19 mm; D1: 21 mm; L1: 32 mm; Temperatura: -25 °C a 125 °C; Guarnizioni: NBR; Peso: 41,8 g; Pressione di apertura: 0,35 bar.
• VUC1/BM-11/ESA2 — Dimensione corpo: 10 mm (3/8"); Filetto: M14x1.5 MALE (ISO 6149-2); Uscita: 11/16"-16 UN MALE ORFS (ISO 8434-3); HEX1: 19 mm; D1: 21 mm; L1: 35,9 mm; Temperatura: -25 °C a 125 °C; Guarnizioni: NBR; Peso: 52 g; Pressione di apertura: 0,2 bar.
• VUC1/CG-11/ESB — Dimensione corpo: 10 mm (3/8"); Filetto: 3/8" BSPP MALE (ISO 1179-3); Uscita: 11/16"-16 UN MALE ORFS (ISO 8434-3); HEX1: 22 mm; D1: 24 mm; L1: 33,6 mm; Temperatura: -25 °C a 125 °C; Guarnizioni: NBR; Peso: 63 g; Pressione di apertura: 0,5 bar.
• VUC1/DM-11/ES — Dimensione corpo: 10 mm (3/8"); Filetto: M18x1.5 MALE (ISO 6149-2); Uscita: 11/16"-16 UN MALE ORFS (ISO 8434-3); HEX1: 24 mm; D1: 26 mm; L1: 41 mm; Temperatura: -25 °C a 125 °C; Guarnizioni: NBR; Peso: 91 g; Pressione di apertura: 0,35 bar.
• VUC1/DM-11/FS — Dimensione corpo: 12,5 mm (1/2"); Filetto: M18x1.5 MALE (ISO 6149-2); Uscita: 13/16"-16 UN MALE ORFS (ISO 8434-3); HEX1: 24 mm; D1: 26 mm; L1: 43 mm; Temperatura: -25 °C a 125 °C; Guarnizioni: NBR; Peso: 91,4 g; Pressione di apertura: 0,35 bar.
• VUC1/HS-11/HSB — Dimensione corpo: 19 mm (3/4"); Filetto: 1-1/16"-12 UN MALE (ISO 11926-3); Uscita: 1-3/16"-12 UN MALE ORFS (ISO 8434-3); HEX1: 32 mm; D1: 35 mm; L1: 46,1 mm; Temperatura: -25 °C a 125 °C; Guarnizioni: NBR; Peso: 190 g; Pressione di apertura: 0,5 bar.
• VUC1/MM-11/MS — Dimensione corpo: 25 mm (1"); Filetto: M33x2 MALE (ISO 6149-2); Uscita: 1-11/16"-12 UN MALE ORFS (ISO 8434-3); HEX1: 48 mm; D1: 54 mm; L1: 72,6 mm; Temperatura: -25 °C a 125 °C; Guarnizioni: NBR; Peso: 708,8 g; Pressione di apertura: 0,35 bar.

Prestazioni / Pressione di rottura (per dash)
Dash 04 — Dimensione: 6,3 mm (1/4") — Pressione di esercizio: 25 MPa — Portata: 5 l/min — Pressione di rottura: 100 MPa
Dash 06 — Dimensione: 10 mm (3/8") — Pressione di esercizio: 40 MPa — Portata: 18 l/min — Pressione di rottura: 160 MPa
Dash 08 — Dimensione: 12,5 mm (1/2") — Pressione di esercizio: 40 MPa — Portata: 35 l/min — Pressione di rottura: 160 MPa
Dash 12 — Dimensione: 19 mm (3/4") — Pressione di esercizio: 40 MPa — Portata: 65 l/min — Pressione di rottura: 160 MPa
Dash 16 — Dimensione: 25 mm (1") — Pressione di esercizio: 40 MPa — Portata: 90 l/min — Pressione di rottura: 160 MPa

Note
Alcuni codici articolo specifici includono adattatori/opzioni e possono presentare pressioni di apertura diverse; i valori per ciascun riferimento sono indicati a livello di codice articolo.

Caratteristiche / specifiche tecniche

• Materiale: Acciaio
• Tenute: NBR
• Temperature di esercizio: -25 °C a 125 °C
• Trattamento superficiale: MATE 500 (CrIII)
• Tipo di valvola: Poppet
• Pressione di rottura / prestazioni per dash: vedi blocco prestazioni sopra
